Guia de noms i funcions dels components

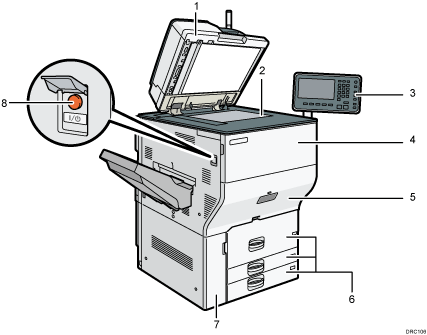

Vista frontal i esquerra

1. ADF

   Abaixeu l'ADF sobre els originals que hagueu col·locat sobre el cristall d'exposició.

   Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un.

   L'ADF escaneja ambdós costats d'un original simultàniament.

2. Cristall d'exposició

   Col·loqueu els originals cara avall aquí.

3. Panell de control

   Consulteu Guia dels noms i les funcions del panell de control de la màquina (Quan es fa servir el panell de control estàndard) o Guia dels noms i les funcions del panell de control de la màquina (Quan es fa servir l'Smart Operation Panel).

4. Tapa frontal

   Obriu-la per canviar els cartutxos de tòner.

5. Calaix

   Traieu el calaix quan el paper s'encalli.

6. Safates de paper (safates 1-3)

   El paper es carrega per aquí. La safata 1 és una safata tàndem on el paper de l'esquerra es desplaça automàticament a la dreta quan en aquesta ja no en queda.

7. Tapa frontal inferior

   Obriu-la per canviar l'ampolla de tòner residual.

8. Interruptor principal

   Per fer funcionar la màquina, cal que l'interruptor principal estigui encès. Si està desactivat, obriu la tapa de l'interruptor d'alimentació principal i activeu-lo.

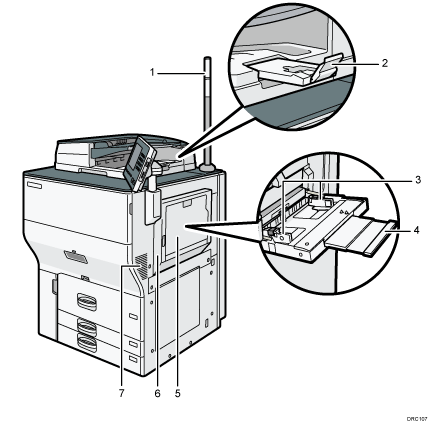

Vista frontal i dreta

1. Llum d'avís

   Consulteu Guia a les funcions del llum d'avís.

2. Unitat d'extensió de l'ADF

   Extraieu l'extensió per treballar amb paper gran.

3. Guies del paper

   Quan carregueu paper a la safata bypass, alineeu les guies de paper contra el paper.

4. Extensor del paper

   Extraieu la unitat d'extensió quan carregueu papers de mida superior a A4, 8¹/₂ × 11 a la safata bypass.

5. Safata bypass

   Feu servir per copiar o imprimir transparències, etiquetes adhesives, paper translúcid i paper que no es pugui carregar a les safates de paper.

6. Tapa superior dreta

   Haureu d'obrir aquesta tapa en cas d'encallament de paper.

7. Ventilacions

   Eviten el sobreescalfament.

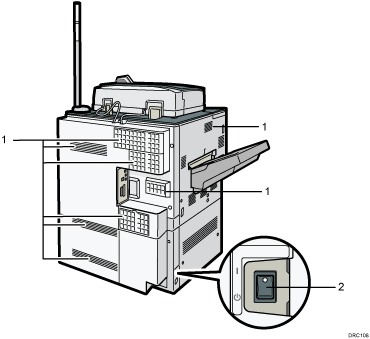

Vista posterior i esquerra

1. Ventilacions

   Eviten el sobreescalfament.

2. Interruptor de l'escalfador antihumitat

   Evita que les safates absorbeixin humitat. Si la humitat és elevada i la temperatura és baixa, premeu aquest interruptor per fer que les safates de paper absorbeixin la humitat i evitar el deteriorament de la qualitat d'impressió.
