Si va a instalar varias opciones, instale primero la unidad de alimentación de papel.
Cuando utilice las bandejas de papel inferiores con la bandeja de papel inferior, monte la bandeja de papel inferior en las bandejas de papel inferiores antes de montarla en la impresora.

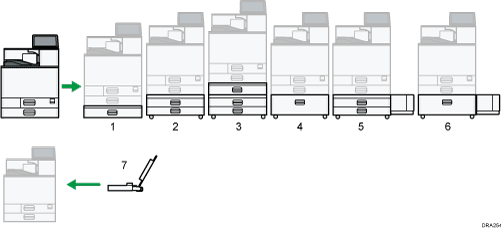

Configuraciones de las opciones
La tabla siguiente muestra las configuraciones posibles de impresora y opciones.
Impresora + bandeja de papel inferior
Impresora + bandejas de papel inferiores
Impresora + bandeja de papel inferior + bandejas de papel inferiores
Impresora + bandeja 3 (LCT)
Impresora + bandejas de papel inferiores + bandeja de gran capacidad (LCT)
Impresora + bandeja 3 (LCT) + bandeja de gran capacidad (LCT)
Para montar la bandeja de gran capacidad (LCT), póngase en contacto con su representante de ventas o servicio técnico.
Bandeja guía de papel para banners
Para montar la bandeja guía de papel para banners, póngase en contacto con su representante de ventas o servicio técnico.
El procedimiento es el mismo para las tres unidades. Las bandejas de papel inferiores se utilizan a modo de ejemplo.
Compruebe el contenido de la caja.

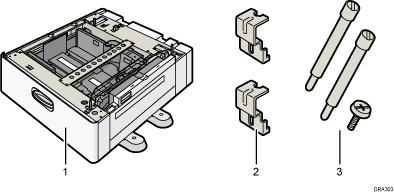

Contenido de la caja de la bandeja de papel inferior
Bandeja de papel inferior
Soportes (2)
Tornillos (3)

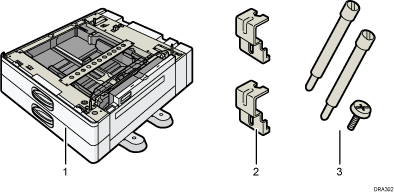

Contenido de la caja de las bandejas de papel inferiores
Bandejas de papel inferiores
Soportes (2)
Tornillos (3)

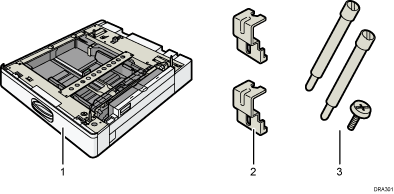

Contenido de la caja de la bandeja 3 (LCT)
Bandeja 3 (LCT)
Soportes (2)
Tornillos (3)
Apague la impresora y desenchufe el cable de alimentación.
Retire el embalaje de la unidad de alimentación de papel.
Al utilizar las bandejas de papel inferiores con la bandeja de papel inferior, monte las unidades entre sí primero y, a continuación, móntelas en la impresora.
Consulte en Montar la bandeja de papel inferior en las bandejas de papel inferiores las instrucciones.
Levante la impresora por las asas situadas a ambos lados de la impresora.
Para levantar la impresora deben participar siempre al menos cuatro personas.
Alinee la parte delantera de la impresora con la parte delantera de la unidad de alimentación de papel y hágala descender lentamente.
Colóquela de forma que los pasadores verticales la mantengan firmes en su ubicación.
Tire lentamente de la bandeja 2 de la impresora hasta que se detenga, levante suavemente la parte delantera de la bandeja y sáquela completamente.
Coloque la bandeja sobre una superficie plana.
Enrosque el tornillo en el orificio de la parte izquierda de la apertura de la bandeja para fijarla a la unidad de alimentación de papel.
Apriete bien el tornillo con una moneda.
Levante la parte frontal de la bandeja, y deslícela cuidadosamente dentro de la impresora hasta que se detenga.
En la parte trasera de la unidad, fije dos enganches mediante los tornillos restantes.
Enrosque bien los tornillos utilizando una moneda.
Enchufe el cable de alimentación y luego encienda la impresora.
Imprima una página de configuración para confirmar que la unidad se ha instalado correctamente.
Para confirmar si la unidad de alimentación de papel opcional se instaló correctamente, imprima la página de configuración y compruebe la sección "Equipo acoplado" en la página de configuración. Si la unidad se ha montado correctamente se mostrará lo siguiente:
Bandeja de papel inferior: Bandeja de papel inferior
Bandejas de papel inferiores: Bandejas de papel inferiores
Bandeja 3 (LCT): Bandeja 3 (LCT)
Para obtener más información acerca de la impresión de la página de configuración, consulte Impresión de una página de prueba.
Si no se instaló correctamente la unidad de alimentación de papel opcional, repita el procedimiento desde el principio. Si no puede instalarse correctamente incluso después de un segundo intento, póngase en contacto con su distribuidor o con un representante del servicio técnico.
Si el área de impresión no se ha posicionado correctamente al imprimir desde la unidad de alimentación de papel, ajuste la posición de impresión. Para obtener más detalles acerca del ajuste, consulte Si cambia la posición de impresión.
Para utilizar la unidad de alimentación de papel, configure las opciones de la impresora en "Accesorios" en el driver de impresora. Para obtener más información acerca de abrir "Accesorios", consulte la Guía de instalación del driver.
