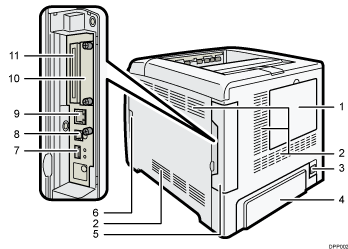

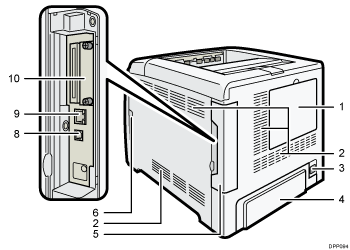

HDD-paneel
Verwijder dit paneel om de optionele harde schijf te installeren.
Inlaatventilatiegat
Dit zuigt de lucht aan om te voorkomen dat de temperatuur in de printer stijgt. Zorg ervoor dat dit niet geblokkeerd wordt door er iets tegenaan te plaatsen. Als u dit doet, stijgt de temperatuur in de printer, wat tot storingen leidt.
Voedingsconnector
Verbind het netsnoer met de printer. Steek het andere uiteinde in een stopcontact.
Achterpaneel
Til dit paneel op en bevestig het paneel van de papierlade als het papier groter is dan A4- of letter-formaat.
Paneel voor kabels
Verwijder dit paneel om de optionele interface-eenheden en de SD-kaart te installeren en de verschillende kabels aan te sluiten.
Openingshendel voorpaneel
Trek aan deze greep om het voorpaneel te openen.
USB-poort A
Sluit externe apparaten aan, zoals een digitale camera, een apparaat voor kaartverificatie.
USB-poort B
Sluit de printer met behulp van een USB-kabel aan op de computer.
Ethernet-poort
Gebruik een netwerkinterfacekabel om de printer op een netwerk aan te sluiten.
Optionele interfacekaartsleuf
Optionele interfacekaarten kunnen worden geplaatst.
Plaats een optionele draadloze LAN-interfacekaart, IEEE 1284-interfacekaart of een USB-apparaatserver.
Sleuven voor geheugenkaarten
Verwijder het paneel en plaats de SD-kaarten.
