Esterno: vista posteriore

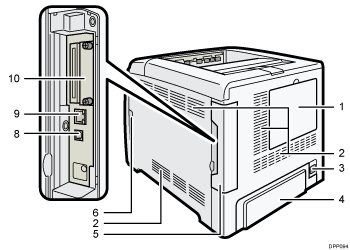

SP C340DN

Illustrazione numerata del lato posteriore della stampante

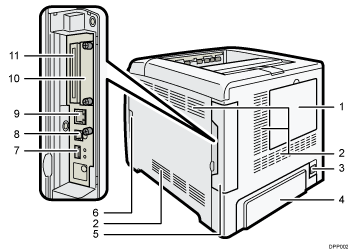

SP C342N

Illustrazione numerata del lato posteriore della stampante

  1. Coperchio disco fisso

    Rimuovere il coperchio per installare l'hard disk opzionale.

  2. Presa di ingresso dell'aria

    Aspirano aria per evitare il surriscaldamento dei componenti interni della stampante. Non bloccarle né ostruirle; in caso contrario, potrebbero verificarsi malfunzionamenti dovuti all'accumulo di calore all'interno della macchina.

  3. Connettore di alimentazione

    Collegare il cavo di alimentazione alla stampante. Inserire l'altra estremità del cavo in una presa elettrica.

  4. Sportello posteriore

    Sollevare questo sportello e installare lo sportello del vassoio carta quando si carica carta di formato superiore ad A4 o Letter.

  5. Sportello cavo

    Rimuovere questa copertura per installare le unità di interfaccia opzionali e la scheda SD o per collegare alcuni cavi.

  6. Leva di apertura dello sportello anteriore

    Tirare questa leva per aprire lo sportello anteriore.

  7. Porta USB A

    Consente di collegare dispositivi esterni, quali una fotocamera digitale, un dispositivo di autenticazione tramite scheda, ecc.

  8. Porta USB B

    Utilizzare un cavo USB per connettere la stampante ad un computer.

  9. Porta Ethernet

    Utilizzare un cavo di interfaccia di rete per collegare la stampante a una rete.

  10. Slot scheda di interfaccia opzionale

    È possibile inserire delle schede di interfaccia opzionali.

    Inserire una scheda di interfaccia wireless LAN, una scheda di interfaccia IEEE 1284 o un server dispositivo USB opzionali.

  11. Slot schede di espansione

    Togliere il coperchio per installare le schede SD.
