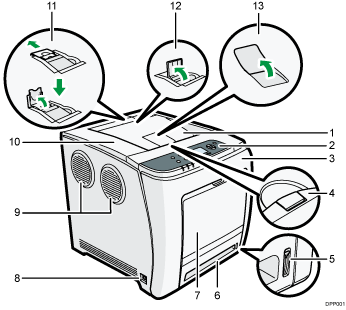

Esterno: vista anteriore

Vassoio standard

Le stampe vengono impilate in questo vassoio con il lato stampato rivolto verso il basso.

Pannello di controllo

Per dettagli, vedere Guida a nomi e funzioni del pannello di controllo.

È possibile impostare il display manualmente. Regolare l'inclinazione per vederlo chiaramente.

Sportello anteriore

Aprire questo sportello per sostituire componenti come la vaschetta recupero toner o per rimuovere la carta inceppata.

Tirare la leva sul lato destro per aprire lo sportello anteriore.

Leva di apertura dello sportello superiore

Tirare questa leva verso l'alto per aprire lo sportello superiore.

Indicatore carta rimanente

Indica la quantità approssimativa di carta ancora presente nel vassoio.

Vassoio alimentazione carta standard (Vassoio 1)

Possono essere caricati fino a 500 fogli di carta comune.

Per informazioni sui formati e sui tipi di carta utilizzabili, vedere Specifiche dei formati carta e Specifiche dei tipi carta.

Vassoio bypass

Possono essere caricati fino a 100 fogli di carta comune.

Per informazioni sui formati e sui tipi di carta utilizzabili, vedere Specifiche dei formati carta e Specifiche dei tipi carta.

Interruttore di alimentazione principale

Utilizzare questo interruttore per accendere e spegnere la stampante.

Eseguire la procedura di chiusura, prima di disinserire l'alimentazione elettrica. Per informazioni su come spegnere la stampante, vedere Spegnere l'alimentazione.

Bocchetta di uscita dell'aria

Le bocchette dell'aria prevengono il surriscaldamento dei componenti interni della stampante. Non bloccarle né ostruirle; in caso contrario, potrebbero verificarsi malfunzionamenti dovuti all'accumulo di calore all'interno della macchina. È possibile ruotare la bocchetta dell'aria per regolare la direzione di uscita dell'aria.

Sportello superiore

Aprire questo sportello per sostituire la cartuccia di stampa

Guida di arresto (stampe in formato Legal)

Sollevare la guida posteriore per impedire alle stampe in formato Legal di cadere dietro la stampante.

Dopo aver usato la guida di blocco, assicurarsi di riportarla nella sua posizione originale. La guida potrebbe danneggiarsi se viene colpita o se viene applicata eccessiva forza.

Guida di arresto (stampe in formato A4/Letter)

Sollevare la guida anteriore per impedire alle stampe A4 o formato lettera di cadere dietro la stampante.

Dopo aver usato la guida di blocco, assicurarsi di riportarla nella sua posizione originale. La guida potrebbe danneggiarsi se viene colpita o se viene applicata eccessiva forza.

Estensione del vassoio standard

Utilizzarla per sostenere le stampe arricciate.

Aprire l'estensione spingendo verso il basso l'estremità rivolta verso il retro della stampante.
