ส่วนประกอบต่างๆ ของเครื่อง

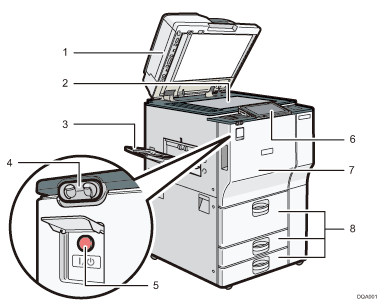

ด้านหน้าและด้านซ้ายของเครื่อง

1. ADF

   นำ ADF ลง หากวางต้นฉบับบนกระจกวาง

   หากวางต้นฉบับลงบน ADF หลายแผ่น ADF จะดึงต้นฉบับทีละแผ่นโดยอัตโนมัติ

2. กระจกวาง

   วางต้นฉบับคว่ำหน้าลงที่นี่ หากต้องการข้อมูลเพิ่มเติม อ่านได้ที่ การวางต้นฉบับบนกระจกวาง

3. Copy tray

   สำเนาทั้งถ่ายเอกสาร งานพิมพ์และแฟกซ์ขาเข้าจะออกมาที่นี่

4. เซนเซอร์ตรวจจับการเคลื่อนไหว

   เซนเซอร์ตรวจจับการเคลื่อนไหวจะอยู่ที่ด้านซ้ายของเครื่อง อ่านรายละเอียดได้ที่ "เซนเซอร์ตรวจจับการเคลื่อนไหว", การเริ่มต้นใช้งาน

5. สวิตช์ไฟหลัก

   เมื่อต้องการใช้เครื่อง ให้เปิดสวิตช์ไฟหลักเพื่อเปิดเครื่อง หากเครื่องยังปิดอยู่ ให้เปิดฝาปิดสวิตช์เปิดปิดเครื่อง และกดเปิดสวิตช์

6. แผงควบคุม

   อ่านรายละเอียดได้ที่ ส่วนประกอบแผงควบคุมการปฏิบัติงานเครื่อง

7. ฝาครอบด้านหน้า

   เปิดเพื่อเข้าถึงด้านในเครื่อง

8. Paper trays (Tray 1–3)

   โหลดกระดาษลงที่นี่

   Tray 1 คือถาดเรียงถัดมาซึ่งกระดาษที่อยู่ด้านซ้ายจะถูกเลื่อนไปด้านขวาโดยอัตโนมัติเมื่อกระดาษหมด

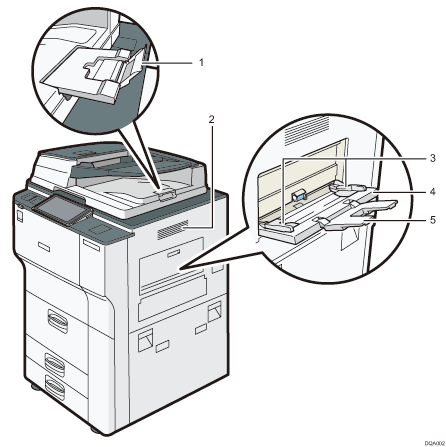

ด้านหน้าและด้านขวาของเครื่อง

1. ADF's extender

   ดึงตัวต่อนี้ออกเพื่อรองรับกระดาษที่มีขนาดใหญ่

2. ช่องระบายอากาศ

   ป้องกันความร้อนในเครื่องสูงเกินไป

3. ที่กั้นกระดาษ

   ใช้เพื่อประคองกระดาษที่เข้าเครื่องทางถาดป้อนมือให้ตรง โดยต้องวางให้ชิดขอบทั้งสองข้างของกระดาษ

4. ถาดป้อนกระดาษด้วยมือ

   ใช้เพื่อทำสำเนาหรือพิมพ์บนแผ่นใส OHP กระดาษสติ๊กเกอร์ และกระดาษที่ไม่สามารถใส่ในถาดกระดาษปกติได้ อ่านรายละเอียดได้ในหน้า XX "การโหลดกระดาษลงในถาดป้อนกระดาษด้วยมือ"

5. Extender

   ดึง Extender ออกมาขณะโหลดกระดาษลงในถาดป้อนกระดาษด้วยมือ

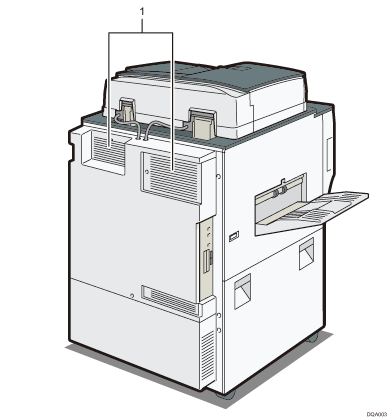

ด้านหลังและด้านซ้ายของเครื่อง

1. ช่องระบายอากาศ

   ป้องกันความร้อนในเครื่องสูงเกินไป
