Anterior
|

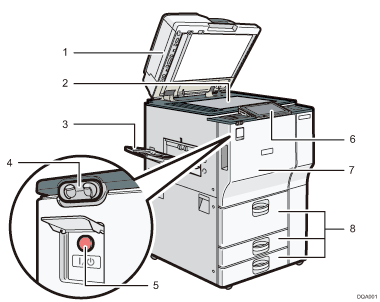

Vista delantera e izquierda
ADF
Baje el ADF sobre los originales situados sobre el cristal de exposición.
Si coloca una pila de originales en el alimentador automático de documentos (ADF), éste procesará automáticamente los originales de uno en uno.
Cristal de exposición
Coloque aquí los originales hacia abajo. Para obtener más información, consulte Colocación de originales en el cristal de exposición.
Bandeja de copias
El papel copiado o impreso y los mensajes de fax se entregan aquí.
Sensor de detección humana
El detector de presencia está en el lado derecho de la máquina. Para obtener más información, consulte Detector de presencia.
Interruptor de alimentación principal
Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, abra la tapa del interruptor principal y enciéndalo.
Panel de mandos
Consulte Guía de nombres y funciones del panel de mandos de la máquina.
Tapa frontal
Ábrala para acceder al interior de la máquina.
Bandejas de papel (bandejas 1-3)
Cargue el papel aquí.
La bandeja 1 es una bandeja tándem, que hace que el papel que hay en el lado de la izquierda pasa automáticamente a la derecha cuando se acaba el papel en este lado.

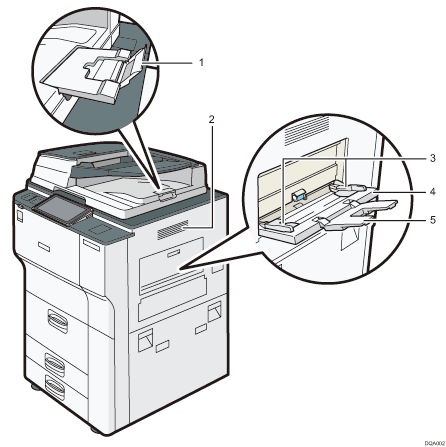

Vista delantera y derecha
Extensor del ADF
Despliegue la extensión para poder utilizar papel de mayor tamaño.
Orificios de ventilación
Evitan un sobrecalentamiento.
Guías de papel
Cuando cargue papel en la bandeja de bypass, alinee las guías del papel contra el papel.
Bandeja bypass
Utilícela para copiar o imprimir en transparencias OHP, etiquetas adhesivas y en papel que no pueda cargarse en las bandejas de papel. Para obtener más información, consulte Cargar papel en la bandeja bypass.
Extensor
Despliegue el extensor para colocar papel en la bandeja bypass

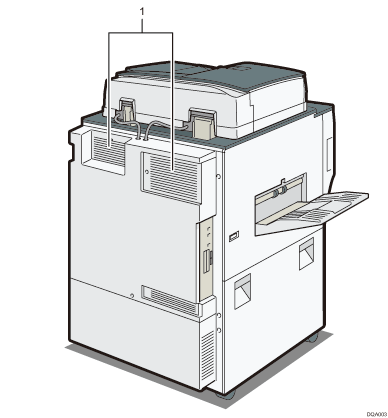

Vista posterior e izquierda
Orificios de ventilación
Evitan un sobrecalentamiento.
