Anleitung zu Komponenten

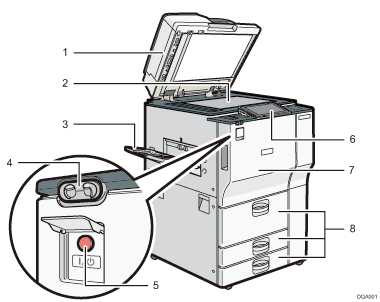

Vorderansicht und linke Seitenansicht

1. ADF

   Senken Sie den ADF über die Vorlagen auf dem Belichtungsglas.

   Wenn Sie einen Satz Dokumente in den automatischen Vorlageneinzug (ADF) einlegen, dann werden die Dokumente automatisch einzeln eingezogen.

2. Vorlagenglas

   Legen Sie die Vorlagen mit der Bildseite nach unten auf. Einzelheiten siehe Auflegen von Vorlagen auf das Vorlagenglas.

3. Kopienablage

   Hier werden Kopien, Drucke oder Faxnachrichten ausgegeben.

4. Bewegungserkennungssensor

   Der Bewegungserkennungssensor befindet sich auf der linken Seite des Geräts. Einzelheiten siehe Bewegungserkennungssensor.

5. Hauptschalter

   Um das Gerät bedienen zu können, muss es eingeschaltet sein. Wenn es ausgeschaltet ist, die Abdeckung des Hauptschalters öffnen und den Schalter betätigen.

6. Bedienfeld

   Siehe Anleitung zu den Bezeichnungen und Funktionen des Bedienfelds des Geräts.

7. Vordere Abdeckung

   Diese Abdeckung öffnen, um auf das Geräteinnere zugreifen zu können.

8. Papiermagazine (Magazine 1 - 3)

   Legen Sie hier Papier ein.

   Magazin 1 ist ein Tandemmagazin, bei dem das Papier automatisch von der linken zur rechten Seite verschoben wird, wenn es dort zur Neige gegangen ist.

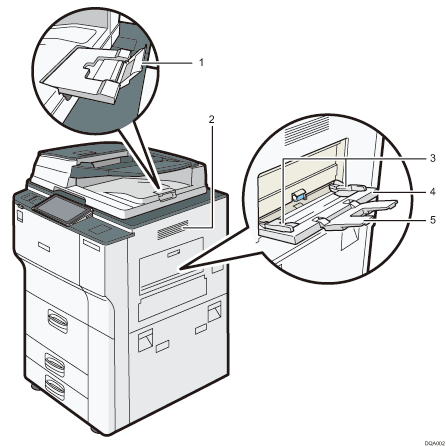

Vorderansicht und rechte Seitenansicht

1. ADF-Verlängerung

   Ziehen Sie diese Verlängerung heraus, um großes Papier zu verwenden.

2. Lüftungsöffnungen

   Vermeiden Überhitzung.

3. Papierführungen

   Beim Einlegen des Papiers in den Bypass die Papierführungen am Papier ausrichten.

4. Bypass

   Zum Kopieren oder Drucken auf OHP-Folien, Klebeetiketten und Kopierpapier, das nicht in die Papiermagazine eingelegt werden kann. Einzelheiten siehe Einlegen von Papier in den Bypass.

5. Bypass-Verlängerung

   Ziehen Sie diese Verlängerung heraus, wenn Sie Papier in den Bypass einlegen.

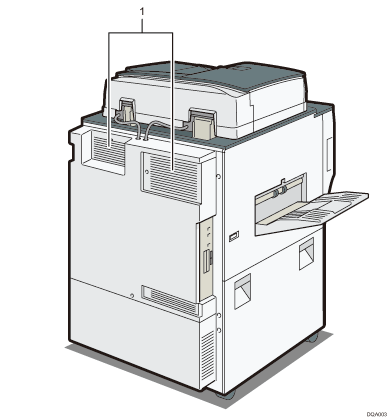

Rückansicht und linke Seitenansicht

1. Lüftungsöffnungen

   Vermeiden Überhitzung.
