ส่วนประกอบต่างๆ ของเครื่อง

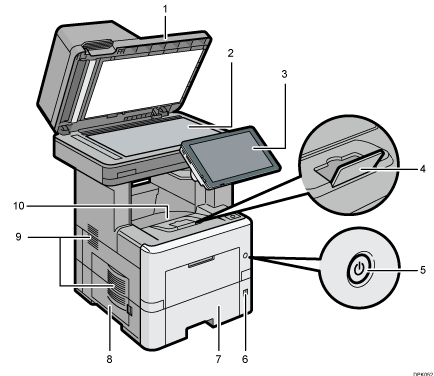

ด้านหน้าและด้านซ้ายของเครื่อง

1. ADF

   นำ ADF ลง หากวางต้นฉบับบนกระจกวาง

   หากวางต้นฉบับลงบน ADF หลายแผ่น ADF จะดึงต้นฉบับทีละแผ่นโดยอัตโนมัติ

2. กระจกวาง

   วางต้นฉบับคว่ำหน้าลงที่นี่ สามารถอ่านรายละเอียดได้ที่ การวางต้นฉบับบนแท่นวางเอกสาร

3. แผงควบคุม

   ดูที่ ส่วนประกอบแผงควบคุมการปฏิบัติงานเครื่อง

4. ตัวขยายถาด

   ดึงที่กั้นนี้เพื่อป้องกันกระดาษหล่น

5. สวิตช์ไฟหลัก

   เมื่อต้องการใช้เครื่อง ให้เปิดสวิตช์ไฟหลักเพื่อเปิดเครื่อง หากเครื่องยังปิดอยู่ ให้เปิดฝาปิดสวิตช์เปิดปิดเครื่อง และกดเปิดสวิตช์

6. Paper size dial

   ใช้หน้าปัดในการระบุขนาดกระดาษ หากต้องการกำหนดขนาดกระดาษที่ไม่ได้แสดงบนหน้าปัด Paper size dial ให้ตั้งค่าหน้าปัดไปที่ "" หากเกิดกรณีนี้ขึ้น ให้ตั้งค่าขนาดกระดาษโดยใช้แผงควบคุม

7. ถาดกระดาษ

   ใส่กระดาษเข้าที่นี่ สำหรับรายละเอียดเกี่ยวกับขนาดและประเภทของกระดาษที่สามารถใช้ได้ ดูที่ การโหลดกระดาษ

8. ฝาปิดด้านซ้าย

   เปิดเพื่อเข้าถึงขวดสำหรับนำทิ้งผงหมึก (Waste Toner Bottle) สามารถอ่านรายละเอียดได้ที่ "การเปลี่ยนขวดสำหรับหมึกพิมพ์สิ้นเปลือง", การบำรุงรักษาและข้อมูลจำเพาะ

9. ช่องระบายอากาศ

   ป้องกันความร้อนในเครื่องสูงเกินไป

10. ถาดมาตรฐาน

    สำเนาทั้งถ่ายเอกสาร งานพิมพ์และแฟกซ์ขาเข้าจะออกมาที่นี่

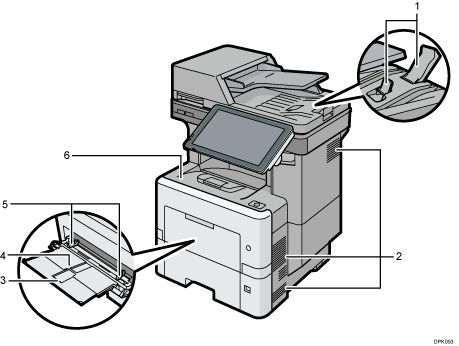

ด้านหน้าและด้านขวาของเครื่อง

1. Extender สำหรับ ADF

   ดึง Extender ออกเพื่อรองรับกระดาษที่มีขนาดใหญ่

2. ช่องระบายอากาศ

   ป้องกันความร้อนในเครื่องสูงเกินไป

3. Extender สำหรับถาดป้อนกระดาษด้วยมือ

   ดึง Extender ออกมาเมื่อโหลดกระดาษ A4, 8¹/₂ × 11 หรือกระดาษที่มีขนาดใหญ่กว่าลงในถาดป้อนกระดาษด้วยมือ

4. ถาดป้อนกระดาษด้วยมือ

   สำหรับรายละเอียดเกี่ยวกับขนาดและประเภทของกระดาษที่สามารถใช้งานได้ อ่านที่ การโหลดกระดาษลงในถาดป้อนมือ

5. ที่กั้นกระดาษ

   ใช้เพื่อประคองกระดาษที่เข้าเครื่องทางถาดป้อนมือให้ตรง โดยต้องวางให้ชิดขอบทั้งสองข้างของกระดาษ

6. ฝาครอบด้านหน้า

   เปิดเพื่อเข้าถึงด้านในของเครื่อง และดึงกระดาษที่ติดออก

   เปิดฝาเพื่อเปลี่ยนตลับหมึกพิมพ์

ด้านหลังและด้านซ้ายของเครื่อง

1. ช่องระบายอากาศ

   ป้องกันความร้อนในเครื่องสูงเกินไป
