Oversikt over komponentenes navn og funksjoner

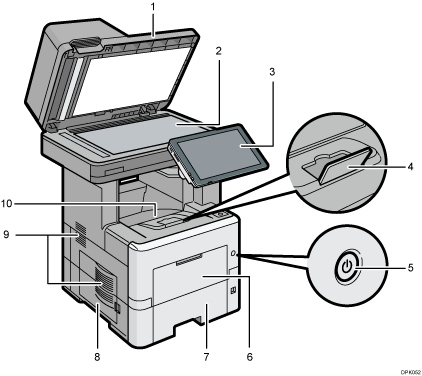

Sett forfra og fra venstre

1. ADF

   Legg ned den automatiske dokumentmateren over originalene på glassplaten.

   Dersom du plasserer et sett med originaler i den automatiske dokumentmateren (ADF), vil denne automatisk mate inn en og en original.

2. Glassplate

   Legg originalene med forsiden ned. Du finner mer informasjon i Plassere originaler på glassplaten.

3. Kontrollpanel

   Se Oversikt over navn og funksjoner på maskinens kontrollpanel.

4. Magasinforlenger

   Trekk i denne sperren for å hindre at papir faller ut.

5. Hovedstrømbryter

   Hovedstrømbryteren må være på for at du skal kunne bruke maskinen. Hvis den er av, åpner du dekselet til hovedstrømbryteren og slår bryteren på.

6. Bryter for papirformat

   Bruk denne bryteren til å velge papirformat. Hvis du vil bruke et papirformat som ikke vises på bryteren for papirformat, stiller du inn bryteren på "". Hvis dette er tilfellet, angir du papirformatet med kontrollpanelet.

7. Papirmagasin

   Papir fylles på her. Hvis du vil ha mer informasjon om hvilke papirformater og -typer som kan benyttes, kan du se Legge i papir.

8. Venstre deksel

   Åpne for å få tilgang til beholderen for brukt toner. Du finner mer informasjon i Maintenance and Specifications.

9. Ventilasjonsåpninger

   Unngå overoppheting.

10. Standardmagasin

    Kopier, utskrifter og faksmeldinger leveres her.

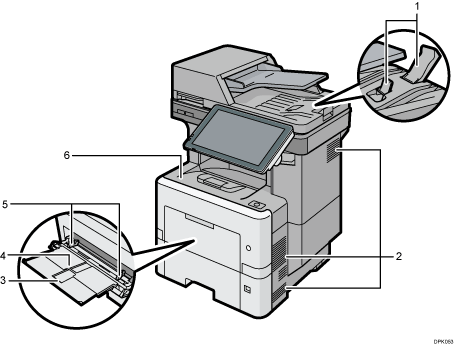

Sett forfra og fra høyre

1. ADF-forlenger

   Trekk ut denne forlengeren for å støtte store papirformater.

2. Ventilasjonsåpninger

   Unngå overoppheting.

3. Forlenger for mulitarkmagasin

   Trekk ut denne forlengeren når du legger papir i format A4, 8¹/₂ × 11 eller større i multiarkmateren.

4. Multiarkmater

   Hvis du vil ha mer informasjon om hvilke papirformater og -typer som kan benyttes, kan du se Legge papir i multiarkmateren.

5. Papirførere

   Når du legger papir i multiarkmateren, må papirførerne ligge helt mot papiret.

6. Frontdeksel

   Åpne for å få tilgang til innsiden av maskinen og fjerne papirstopp.

   Åpne her for å bytte tonerkassett.

Sett bakfra og fra venstre

1. Ventilasjonsåpninger

   Unngå overoppheting.
