Guida a nomi e funzioni dei componenti

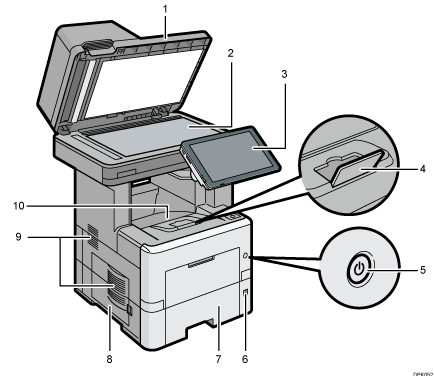

Vista anteriore sinistra

1. ADF

   Abbassare l'ADF sugli originali posizionati sul vetro di esposizione.

   Se si carica una pila di originali nell'ADF, l'ADF alimenta automaticamente gli originali uno alla volta.

2. Vetro di esposizione

   Posizionare gli originali a faccia in giù. Per dettagli, vedere Posizionamento di originali sul vetro di esposizione.

3. Pannello di controllo

   Vedere Guida a nomi e funzioni del pannello di controllo della macchina.

4. Estensione vassoio

   Tirare la guida per impedire la caduta della carta.

5. Interruttore di alimentazione principale

   Per azionare la macchina, l'interruttore di alimentazione principale deve essere acceso. Se è spento, aprire lo sportello dell'interruttore di alimentazione principale e accenderlo.

6. Selettore formato carta

   Utilizzare questo selettore per specificare il formato della carta. Per utilizzare un formato di carta non indicato sul selettore, impostarlo su "". In questo caso, impostare il formato carta utilizzando il pannello di controllo.

7. Vassoio carta

   Caricare la carta in questa posizione. Per informazioni dettagliate relative ai formati e ai tipi di carta utilizzabili, vedere Caricamento della carta.

8. Sportello sinistro

   Aprire per accedere alla vaschetta recupero toner. Per dettagli, vedere Sostituzione della vaschetta recupero toner.

9. Fori di ventilazione

   Evitano il surriscaldamento.

10. Vassoio standard

    Copie, fax e stampe vengono consegnati qui.

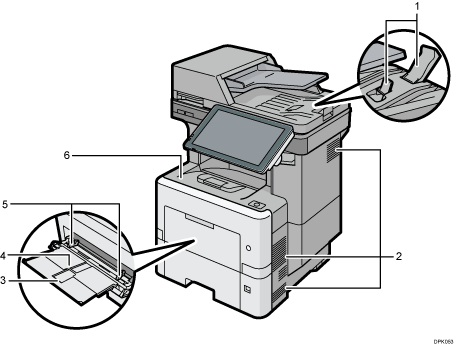

Vista anteriore destra

1. Estensione dell'ADF

   Tirare l'estensione per sostenere la carta di grande formato.

2. Fori di ventilazione

   Evitano il surriscaldamento.

3. Estensione per il vassoio bypass

   Estrarre l'estensione quando si caricano fogli di formato A4, 8¹/₂ × 11 o superiore nel vassoio bypass.

4. Vassoio bypass

   Per informazioni dettagliate relative ai formati e ai tipi di carta utilizzabili, vedere Caricamento della carta nel vassoio bypass.

5. Guide della carta

   Quando si caricano i fogli nel vassoio bypass, allineare le guide carta contro i fogli.

6. Sportello anteriore

   Aprire per accedere alla parte interna della macchina e rimuovere la carta inceppata.

   Per sostituire le cartucce di stampa, aprire questo sportello.

Vista posteriore sinistra

1. Fori di ventilazione

   Evitano il surriscaldamento.
