Anleitung zu Bezeichnungen und Funktionen der Komponenten

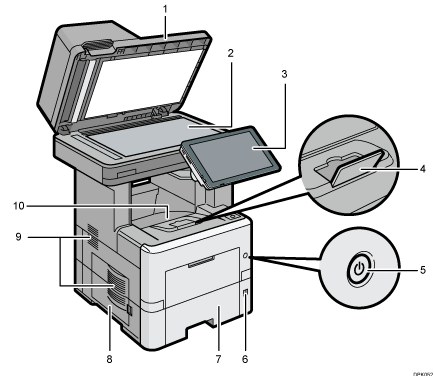

Vorderansicht und linke Seitenansicht

1. ADF

   Senken Sie den ADF über die Vorlagen auf dem Belichtungsglas.

   Wenn Sie einen Satz Dokumente in den automatischen Vorlageneinzug (ADF) einlegen, dann werden die Dokumente automatisch einzeln eingezogen.

2. Vorlagenglas

   Legen Sie die Vorlagen mit der Bildseite nach unten auf. Einzelheiten finden Sie unter Auflegen von Vorlagen auf das Vorlagenglas.

3. Bedienfeld

   Siehe Anleitung zu den Bezeichnungen und Funktionen des Bedienfelds des Geräts.

4. Magazinerweiterung

   Ziehen Sie diesen Anschlag hoch, damit das Papier nicht herunterfällt.

5. Hauptschalter

   Um das Gerät bedienen zu können, muss es eingeschaltet sein. Wenn es ausgeschaltet ist, die Abdeckung des Hauptschalters öffnen und den Schalter betätigen.

6. Papierformat-Wahlscheibe

   Mit dieser Wahlscheibe können Sie das Papierformat auswählen. Zur Verwendung eines Papierformats, das nicht auf der Papierformat-Wahlscheibe angezeigt wird, stellen Sie die Wahlscheibe auf „“. In diesem Fall stellen Sie das Papierformat über das Bedienfeld ein.

7. Papiermagazin

   Hier wird das Papier eingelegt. Einzelheiten zu den verwendbaren Papierformaten und -typen siehe Einlegen von Papier.

8. Linke Abdeckung

   Für Zugang zum Resttonerbehälter öffnen. Einzelheiten finden Sie unter Austauschen des Resttonerbehälters.

9. Lüftungsschlitze

   Vermeiden Überhitzung.

10. Standardablage

    Hier werden Kopien, Drucke oder Faxnachrichten ausgegeben.

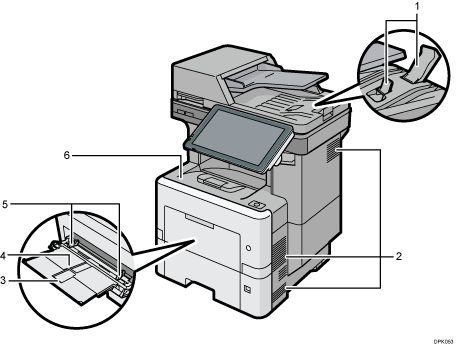

Vorderansicht und rechte Seitenansicht

1. ADF-Verlängerung

   Ziehen Sie diese Verlängerung heraus, um großes Papier zu verwenden.

2. Lüftungsschlitze

   Vermeiden Überhitzung.

3. Verlängerung für den Bypass

   Ziehen Sie diese Verlängerung heraus, wenn Sie Papier im Format A4, 8¹/₂ × 11 oder größer in den Bypass einlegen.

4. Bypass

   Einzelheiten zu den verwendbaren Papierformaten und -typen finden Sie unter Einlegen von Papier in den Bypass.

5. Papierführungen

   Beim Einlegen des Papiers in den Bypass die Papierführungen am Papier ausrichten.

6. Deckblatt

   Öffnen, um auf das Innere des Geräts zuzugreifen und den Papierstau zu entfernen.

   Hier öffnen, um die Druckerpatrone auszuwechseln.

Rückansicht und linke Seitenansicht

1. Lüftungsschlitze

   Vermeiden Überhitzung.
