Namen en functies van onderdelen

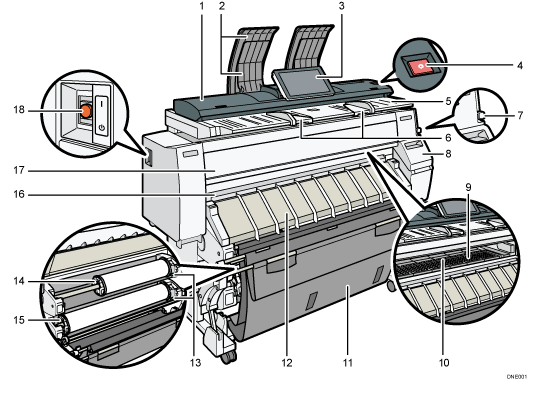

Voorzijde

1. Originelenklep

   Open deze klep om vastgelopen originelen te verwijderen.

2. Stapeleenheid voor originelen

   Hier worden de originelen gestapeld.

3. Bedieningspaneel

   Zie Namen en functies van het bedieningspaneel.

4. [Scanner stoppen]-knop

   Gebruik deze knop als het papier scheef wordt ingevoerd of om het inscannen te stoppen wanneer een origineel wordt ingevoerd.

5. Tabel met originelen

   Plaats hier de originelen, met de te scannen zijde naar beneden.

6. Origineelgeleider

   Stel de geleider in volgens de breedte van uw originelen.

7. Papierhendel

   Deze hendel houdt papier vast dat in de papierinvoerlocatie of handinvoerlocatie is geplaatst. Gebruik deze hendel om te kopiëren of af te drukken vanaf de handinvoerlocatie of om vastgelopen papier te verwijderen.

8. Cartridgeklep

   Open deze klep om printcartridges te vervangen.

9. Degel

   Papier wordt omlaaggezogen en op spanning gehouden. Reinig dit gebied als de achterkant van de afdrukken vuil worden.

   Zie De degel reinigen.

10. Handinvoerlocatie

    Plaats hier papier wanneer u kopieert of afdrukt vanaf de handinvoerlocatie. Plaats het papier met de bedrukte zijde naar boven.

11. Uitvoermand

    Het afgeleverde papier wordt hier opgestapeld. Verander de modus van de mand op basis van het papierformaat.

12. Papierinvoerlocatieklep

    Open deze klep om de papierrol op de papierinvoerlocatie te plaatsen of om vastgelopen papier te verwijderen.

13. Terugspoelknop

    Druk op deze knop om de papierrol te plaatsen of om vastgelopen papier te verwijderen.

14. Papierinvoerlocatie 1

    Plaats hier een papierrol.

15. Papierinvoerlocatie 2

    Plaats hier een papierrol.

16. Papieruitvoerlocatie

    Hier worden de afdrukken afgeleverd.

17. Voorklep

    Dit is de klep van de handinvoerlocatie. Open deze klep om te kopiëren of af te drukken vanaf de handinvoerlocatie, om vastgelopen papier te verwijderen of om de degel te reinigen.

18. Hoofdstroomschakelaar

    Om het apparaat te kunnen gebruiken, moet de hoofdstroomschakelaar ingeschakeld zijn. Indien de schakelaar uitgeschakeld is, zet u deze aan.

Achterzijde

1. Originelenuitgang

   Hier worden de originelen afgeleverd.

2. Ventilatieopening

   De ventilatiegaten zorgen ervoor dat het apparaat niet oververhit raakt.

3. Klep van inktopvangeenheid

   Open deze klep wanneer u de inktopvangeenheid vervangt. De inkt voor het onderhoud gebruikt, wordt verzameld in de inktopvangeenheid.

4. Uitvoergeleider van het origineel

   Stapelt originelen die bij de achteruitvoer zijn afgeleverd.
