Overzicht van alle apparaatonderdelen

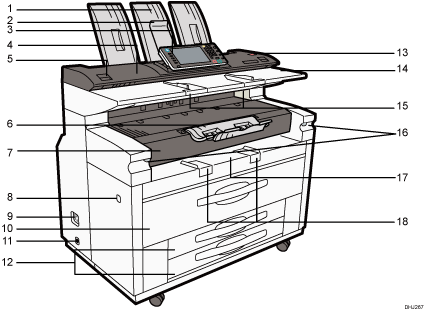

Aanzicht vanaf de voor- en linkerkant

1. Bovenste opvanghouder

   Wanneer de bovenste uitvoer wordt geselecteerd, worden de afdrukken hier gestapeld.

2. Originelenuitvoer naar bovenste hulplade aan voorzijde

   Als de originelenuitvoer naar de bovenste hulplade aan de voorzijde naar voren is gebracht en het apparaat is ingesteld om originelen af te leveren vanuit de bovenste papieruitvoer, dan worden de originelen hier gestapeld.

3. Bedieningspaneel

   Zie Namen en functies van het bedieningspaneel.

4. Scannerklep

   Dit beschermt het invoermechanisme van originelen en de glasplaat.

5. Ontgrendeling scannerklep

   Gebruik deze ontgrendeling om de scannerklep te openen als u vastgelopen originelen wilt verwijderen of om het apparaat te reinigen.

6. Hulplade aan voorzijde

   Deze kan worden gebruikt om de gemaakte kopieën in op te vangen.

7. Voorpaneel

   Open dit paneel om toner te vervangen.

8. Hoofdstroomschakelaar

   Om het apparaat te kunnen gebruiken, moet de hoofdstroomschakelaar ingeschakeld zijn. Indien de schakelaar uitgeschakeld is, zet u deze aan.

   Zie Het apparaat aan-/uitzetten.

9. Aardlekschakelaar

   Dit apparaat beschikt over een aardlekschakelaar om elektrische schokken te vermijden. De aardlekschakelaar staat normaal gezien in de aan-stand.

   Als de stroom niet wordt ingeschakeld, moet u controleren of de aardlekschakelaar niet in de uit-positie staat. Als dat zo is, zet hem dan in de aan-positie.

   Neem onmiddellijk contact op met uw verkoop- of servicevertegenwoordiger.

10. Bovenste lade

    Hierin worden papierrol 1 (voorzijde) en papierrol 2 (binnenzijde) bewaard.

11. Schakelaar anticondensatieverwarmer

    Het apparaat drukt misschien niet goed af als er zich condens vormt binnen in het apparaat ten gevolge van een temperatuurverandering. Gebruik de optionele verwarmer tegen condens om dat probleem tegen te gaan.

12. Papierrol-lade (optioneel) of laden voor losbladpapier (optioneel)

    Op de afbeelding ziet u de lade voor losbladpapier.

    Hierin worden papierrol 3 (voorzijde) en papierrol 4 (binnenzijde) bewaard wanneer de papierrol-lade is gemonteerd.

    Wanneer de lade voor losbladpapier is gemonteerd, dan wordt het losbladpapier in lade 3 (bovenste lade) en lade 4 (onderste lade) bewaard.

13. [Scanner stoppen]-knop

    Gebruik deze knop als originelen scheef worden ingevoerd of om het scannen te annuleren terwijl er een origineel wordt ingevoerd. U kunt deze knop ook gebruiken om de ingevoerde papierrand los te maken (deze wordt vastgezet door het apparaat).

14. Tabel met originelen

    Plaats hier de originelen, met de te scannen kant naar boven.

15. Origineelgeleider

    Stel de geleider in volgens de breedte van uw originelen.

16. Ontgrendeling beeldvormingseenheid

    Gebruik deze hendel op de beeldvormingseenheid te openen wanneer u er vastgelopen papier wilt uithalen, of om het apparaat te reinigen.

    Laat de beeldvormingseenheid niet 5 minuten of langer open. Anders kan de kopieerkwaliteit slechter worden.

    Terwijl u de beeldvormingseenheid naar beneden duwt, trekt u aan de ontgrendeling om de eenheid te openen.

17. Handinvoer

    Gebruik deze invoer om papier handmatig in te voeren. Plaats het papier met de bedrukte zijde naar boven.

18. Papiergeleider van de handinvoer

    Stel in volgens de breedte van het papier voor kopiëren via de handinvoer.

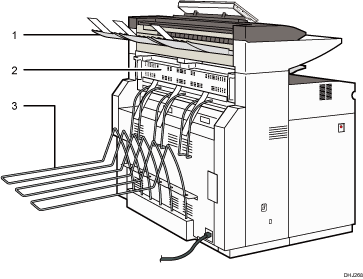

Aanzicht vanaf de achter- en linkerkant

1. Originelenuitvoer achterzijde (recht)

   Vangt de originelen op die aan de achterzijde van het apparaat zijn uitgeworpen.

   De achterste uitgang voor originelen wordt gebruikt wanneer de opvanghouder aan de achterkant van het apparaat wordt bevestigd. Voor meer informatie, neem contact op met uw verkoop- of servicevertegenwoordiger.

2. Paneel fuseereenheid

   Beschermt de fuseereenheid.

3. Uitvoer achterzijde

   Hier worden kopieën gestapeld die aan de achterzijde worden uitgevoerd.
