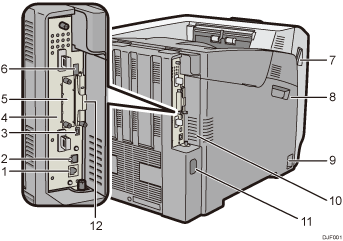

Utsidan: Baksida

Ethernet-port

Använd en nätverksgränssnittskabel för att ansluta skrivaren till ett nätverk.

USB-port B

Använd en USB-kabel för att ansluta skrivaren till en dator.

USB-port H (Port ämnad för kundtekniker)

Använd inte den här porten.

Styrkort

Ska dras ut när du installerar tillval som minnesenheten eller hårddisk till skrivaren. Anslut USB- och Ethernet-kablar till motsvarande kontakter.

Plats för gräsnsnittskort (tillval)

Här kan gränssnittskort installeras.

Sätt i ett trådlöst LAN-gränssnittskort (tillval), ett IEEE 1284-gränssnittskort eller ett serverkort för USB-enhet.

USB-port A

Anslut externa enheter som till exempel en digitalkamera, en kortautentiseringsenhet, etc.

Öppningsspakar för frontluckan

Dra dessa spakar mot skrivarens framsida för att öppna frontluckan.

Vänster lucka

Öppna den här luckan när du byter ut trumenheten, överföringsenheten eller toneruppsamlaren.

Huvudströmbrytare

Använd strömbrytaren för att slå på och stänga av skrivaren.

För mer information om hur du stänger av skrivaren, se Stänga av strömmen.

Ventilationsöppningar

För att förhindra överhettning frigörs värme från interna komponenter genom dessa ventilationsöppningar.

Om dessa ventilationsöppningar är blockerade eller hindras kan det uppstå funktionsstörningar och fel.

Det dammfiltret behöver bytas ut regelbundet för korrekt underhåll.

Strömkabel

Anslut strömkabeln till skrivaren. Sätt i den andra änden i ett eluttag.

Platser för utbyggnadskort

Ta bort luckan och sätt i SD-korten.
