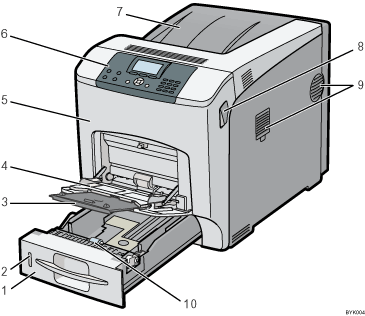

Utsidan: Framifrån

Kassett 1

Upp till 550 ark vanligt papper kan fyllas på.

För mer information om vilka papperstyper och format som kan användas, se Specifikationer och Specifikationer för papperstyp.

Indikator för återstående papper

Anger den ungefärliga mängden papper som finns kvar i kassetten.

Förlängning till sidoinmatningsfacket

Dra ut denna förlängare när du laddar ark i A5-format eller större i sidoinmatningsfacket.

Sidoinmatningsfack

Upp till 100 ark vanligt papper kan fyllas på.

För mer information om vilka papperstyper och format som kan användas, se Specifikationer och Specifikationer för papperstyp.

Frontlucka

Öppna frontluckan för att ta bort felmatat papper, samt när överföringsvalsen eller fixeringsenheten ska bytas.

Kontrollpanel

För mer information, se Guide till namn och funktioner på kontrollpanelen.

Standardkassett/Övre lucka

Vid normal drift staplas utskrifter på den övre luckan som fungerar som standardutmatningsfack. Öppna luckan för att byta toner.

Öppningsspakar för frontluckan

Dra dessa spakar mot skrivarens framsida för att öppna frontluckan.

Ventilationsöppningar

Det finns två ventilationsöppningar på skrivarens högra sida. För att förhindra att skrivaren överhettas släpps värme från inre komponenter ut genom dessa ventilationsöppningar. Om dessa ventilationsöppningar är blockerade eller hindras kan det uppstå funktionsstörningar och fel.

Det dammfiltret behöver bytas ut regelbundet för korrekt underhåll.

Byt det dammfria filtret när följande meddelande visas:

“Byt:fixeringsenhet”

Byt det dammfiltret och fixeringsenheten samtidigt.

Pappersmatningsvals

Ser till att bara ett ark i taget matas in. Om den matar in flera ark på en gång ska du rengöra pappersmatningsvalsen försiktigt.
