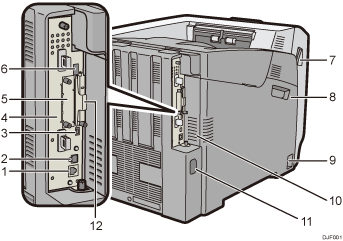

Zurück
Ethernet-Anschluss
Verwenden Sie ein Netzwerkkabel, um den Drucker an ein Netzwerk anzuschließen.
USB-Anschluss B
Verwenden Sie ein USB-Kabel, um den Drucker an einen Computer anzuschließen.
USB-Anschluss H (Anschluss zur Verwendung von einem Wartungstechniker)
Verwenden Sie diesen Anschluss nicht.
Controller-Karte
Dies herausziehen, um Optionen wie Speichereinheit oder Drucker-Festplatte zu installieren. Stecken Sie Kabel, wie z.B. das USB-Kabel und das Ethernetkabel, in ihre Anschlüsse ein.
Steckplatz für optionale Schnittstellenkarte
Es können optionale Schnittstellenkarten eingesetzt werden.
Sie können eine Wireless-LAN-Schnittstellenkarte, eine IEEE-1284-Schnittstellenkarte oder eine USB-Geräteserverkarte einsetzen.
USB-Anschluss A
Schließen Sie externe Geräte an, beispielsweise eine Digitalkamera oder ein Kartenauthentifizierungsgerät.
Öffnungshebel für die vordere Abdeckung
Ziehen Sie diese Hebel zur Vorderseite des Druckers, um die vordere Abdeckung zu öffnen.
Linke Abdeckung
Öffnen Sie diese Abdeckung, um die Trommeleinheit, Transfereinheit oder den Resttonerbehälter zu ersetzen.
Hauptschalter
Mit diesem Schalter schalten Sie den Drucker ein und aus.
Einzelheiten zum Herunterfahren des Druckers finden Sie auf Ausschalten.
Lüftungsöffnungen
Um Überhitzung zu verhindern, wird die Wärme von internen Komponenten durch diese Lüftungsöffnungen abgeführt.
Fehlfunktionen und Schäden können auftreten, wenn diese Lüftungsöffnungen blockiert oder verdeckt werden.
Zur ordnungsgemäßen Wartung muss der Staubschutzfilter regelmäßig gewechselt werden.
Netzanschluss
Verbinden Sie hier das Netzkabel mit dem Drucker. Stecken Sie das andere Ende in eine Steckdose.
Steckplätze für Erweiterungskarten
Entfernen Sie die Abdeckung zum Installieren von SD-Karten.
