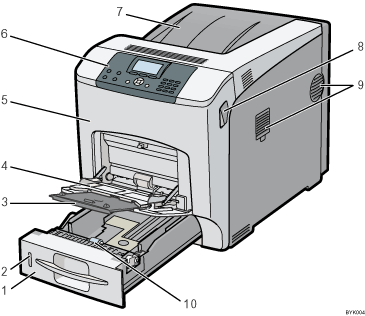

Magazin 1
Bis zu 550 Blatt Normalpapier können hier eingelegt werden.
Schlagen Sie für nähere Angaben zu den verwendbaren Papiergrößen und -typen unter Papierformat-Spezifikationen und Papiertyp-Spezifikationen nach.
Restpapieranzeige
Zeigt die ungefähre Papiermenge an, die noch in der Ablage vorhanden ist.
Verlängerung für den Bypass
Ziehen Sie diese Verlängerung heraus, wenn Sie Papier im A5-Format
oder größer in den Bypass einlegen.Bypass
Bis zu 100 Blatt Normalpapier können hier eingelegt werden.
Schlagen Sie für nähere Angaben zu den verwendbaren Papiergrößen und -typen unter Papierformat-Spezifikationen und Papiertyp-Spezifikationen nach.
Vordere Abdeckung
Öffnen Sie die vordere Abdeckung, um gestautes Papier zu entfernen oder die Fixiereinheit und die Transferrolle zu ersetzen.
Bedienfeld
Einzelheiten siehe Anleitung zu den Namen und Funktionen des Bedienfeldes.
Standardablage/obere Abdeckung
Beim Normalbetrieb wird die Ausgabe auf der oberen Abdeckung gestapelt, die als das Standardausgabefach dient. Zum Ersetzen von Toner diese Abdeckung öffnen.
Öffnungshebel für die vordere Abdeckung
Ziehen Sie diese Hebel zur Vorderseite des Druckers, um die vordere Abdeckung zu öffnen.
Lüftungsöffnungen
Rechts am Drucker befinden sich zwei Lüftungsöffnungen. Zur Vermeidung von Überhitzung wird die Wärme von internen Komponenten durch diese Lüftungsschlitze abgeführt. Fehlfunktionen und Schäden können auftreten, wenn diese Lüftungsöffnungen blockiert oder verdeckt werden.
Zur ordnungsgemäßen Wartung muss der Staubschutzfilter regelmäßig gewechselt werden.
Ersetzen Sie den Staubschutzfilter, wenn die folgende Meldung angezeigt wird:
“Ersetzen:Fixiereinh.”
Ersetzen Sie den Staubschutzfilter und die Fixiereinheit zusammen.
Papiereinzugsrolle
Damit wird sichergestellt, dass immer nur ein Blatt Papier gleichzeitig eingezogen wird. Werden mehrere Blätter eingezogen, die Papiereinzugsrolle sorgfältig reinigen.
