Utsidan: Baksida

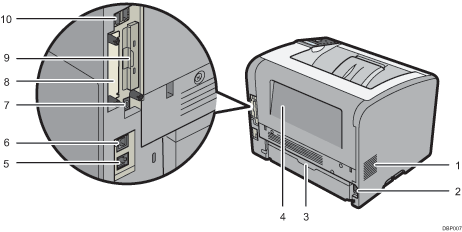

Bild av huvudenhet (numrerade detaljer)

  1. Ventilationsöppningar

    Förhindrar överhettning.

  2. Strömkabel

    Anslut strömkabeln till skrivaren. Sätt i den andra änden i ett eluttag.

  3. Lock till papperskassett

    Förhindrar att damm kommer in i kassetten när den är utdragen.

    Bild av lock till papperskassett

  4. Bakre lucka

    Öppna för att komma åt skrivarens insida.

    Öppna här för att byta ut fixeringsenheten eller använda kuvertspaken.

  5. Ethernet-port

    Använd en nätverksgränssnittskabel för att ansluta skrivaren till ett nätverk.

  6. USB-port B

    Använd en USB-kabel för att ansluta skrivaren till en dator.

  7. USB-port H (Port ämnad för kundtekniker)

    Använd inte den här porten.

  8. Plats för gräsnsnittskort (tillval)

    Här kan gränssnittskort installeras.

    Sätt i ett trådlöst LAN-gränssnittskort (tillval), ett IEEE 1284-gränssnittskort eller en USB-enhetsserver.

  9. Platser för utbyggnadskort

    Ta bort luckan och sätt i SD-korten.

  10. USB-port A

    Anslut externa enheter som en kortautentiseringsenhet, etc.
