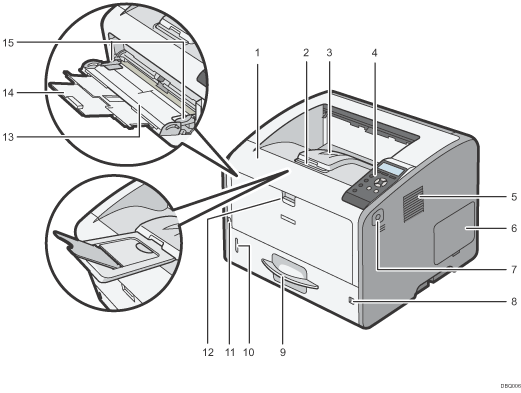

Utsidan: Framifrån

Frontlucka

Öppna för att komma åt insidan av skrivaren och ta bort papper som fastnat.

Öppna här för att byta skrivarpatron och trumenhet.

Förlängning till utmatningsfack

Dra upp detta stopp så att pappret inte ramlar ut.

Standardfack

Utskrifter samlas här med textsidan ned.

Kontrollpanel

För mer information, se Guide till namn och funktioner på kontrollpanelen.

Ventilationsöppningar

Förhindrar överhettning.

Minneslock

Ta bort locket för att installera SDRAM-modulen (tillval) och hårddisken.

Knapp för att öppna frontluckan

Tryck på den här knappen för att öppna frontluckan.

Formatväljare

Använd denna ratt för att välja pappersformat. Om du vill använda ett pappersformat som inte visas på formatväljaren ställer du ratten på "". Därefter ställer du in pappersformatet via kontrollpanelen.

Kassett 1

Upp till 500 ark vanligt papper kan fyllas på.

För mer information om vilka papperstyper och -format som kan användas, se Specifikationer för pappersformat och Specifikationer för papperstyp.

Indikator för återstående papper

Anger den ungefärliga mängden papper som finns kvar i kassetten.

Huvudströmbrytare

Använd strömbrytaren för att slå på och stänga av skrivaren.

För mer information om hur du stänger av skrivaren, se Stänga av strömmen.

Spak för att öppna sidoinmatningsfacket

Tryck här för att öppna sidoinmatningsfacket.

Sidoinmatningsfack

Upp till 100 ark vanligt papper kan fyllas på.

För mer information om vilka papperstyper och -format som kan användas, se Specifikationer för pappersformat och Specifikationer för papperstyp.

Förlängning till sidoinmatningsfacket

Dra ut förlängningen när du fyller på A4, 8¹/₂ × 11 eller papper av större format i sidoinmatningsfacket.

Pappersguider

När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.
