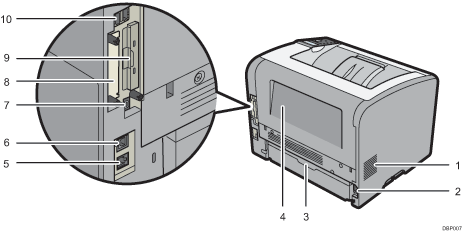

Lüftungsöffnungen
Vermeiden Überhitzung.
Netzanschluss
Verbinden Sie hier das Netzkabel mit dem Drucker. Stecken Sie das andere Ende in eine Steckdose.
Papiermagazinabdeckung
Verhindert, das Staub in das Magazin gelangt, wenn es herausgezogen wird.
Hintere Abdeckung
Diese Abdeckung öffnen, um auf das Druckerinnere zugreifen zu können.
Hier öffnen, um die Fixiereinheit zu ersetzen oder um den Umschlaghebel zu verwenden.
Ethernet-Anschluss
Verwenden Sie ein Netzwerkkabel, um den Drucker an ein Netzwerk anzuschließen.
USB-Anschluss B
Verwenden Sie ein USB-Kabel, um den Drucker an einen Computer anzuschließen.
USB-Anschluss H (Anschluss zur Verwendung von einem Wartungstechniker)
Verwenden Sie diesen Anschluss nicht.
Steckplatz für optionale Schnittstellenkarte
Es können optionale Schnittstellenkarten eingesetzt werden.
Sie können eine Wireless-LAN-Schnittstellenkarte, eine IEEE-1284-Schnittstellenkarte oder einen USB-Geräteserver einsetzen.
Steckplätze für Erweiterungskarten
Entfernen Sie die Abdeckung zum Installieren von SD-Karten.
USB-Anschluss A
Schließen Sie hier externe Geräte, beispielsweise ein Kartenauthentifizierungsgerät, an.
