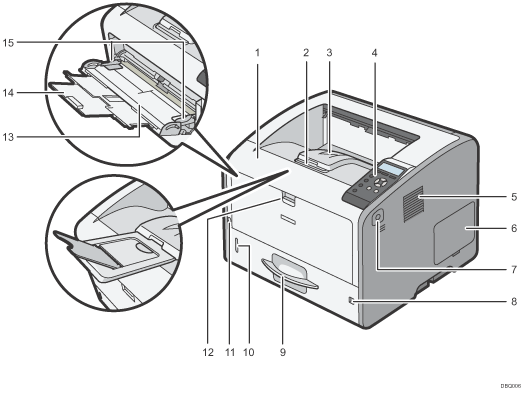

Vordere Abdeckung
Öffnen, um auf das Innere des Druckers zuzugreifen und den Papierstau zu entfernen.
Öffnen, um die Druckerkartusche und die Trommeleinheit zu ersetzen.
Magazinerweiterung
Ziehen Sie diesen Anschlag hoch, damit das Papier nicht herunterfällt.
Standardablage
Hier werden die fertigen Ausdrucke mit der bedruckten Seite nach unten gestapelt.
Bedienfeld
Weitere Informationen finden Sie auf Anleitung zu den Namen und Funktionen des Bedienfeldes.
Lüftungsöffnungen
Vermeiden Überhitzung.
Speicherabdeckung
Entfernen Sie diese Abdeckung, um das SDRAM-Modul und die Festplatte zu installieren.
Öffnungsknopf für die vordere Abdeckung
Drücken Sie diese Taste, um die vordere Abdeckung zu öffnen.
Papierformat-Wahlscheibe
Mit dieser Wahlscheibe können Sie das Papierformat auswählen. Zur Verwendung eines Papierformats, das nicht auf der Papierformat-Wahlscheibe angezeigt wird, stellen Sie die Wahlscheibe auf „
“. In diesem Fall stellen Sie das Papierformat über das Bedienfeld ein.Magazin 1
Bis zu 500 Blatt Normalpapier können hier eingelegt werden.
Weitere Informationen zu den verwendbaren Papiergrößen und -typen finden Sie auf Papierformat-Spezifikationen und Papiertyp-Spezifikationen.
Restpapieranzeige
Zeigt die ungefähre Papiermenge an, die noch in der Ablage vorhanden ist.
Hauptschalter
Mit diesem Schalter schalten Sie den Drucker ein und aus.
Weitere Informationen zum Herunterfahren des Druckers finden Sie auf Ausschalten.
Öffnungshebel für Bypass
Drücken Sie auf diesen Hebel, um den Bypass zu öffnen.
Bypass
Bis zu 100 Blatt Normalpapier können hier eingelegt werden.
Weitere Informationen zu den verwendbaren Papiergrößen und -typen finden Sie auf Papierformat-Spezifikationen und Papiertyp-Spezifikationen.
Verlängerung für den Bypass
Wenn Sie Papier in den Bypass einlegen, das größer ist als A4
, 81/2 × 11, ziehen Sie die Verlängerung heraus.Papierführungen
Beim Einlegen des Papiers in den Bypass die Papierführungen am Papier ausrichten.
