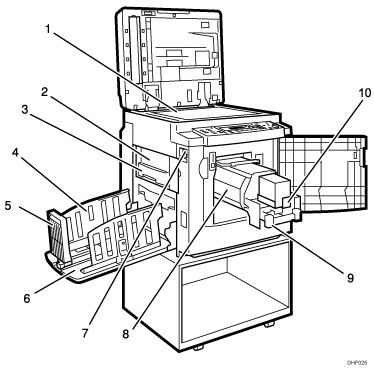

Interno della macchina
Precedente
Vetro di esposizione
Posizionare gli originali con il lato stampato rivolto verso il basso sul vetro di esposizione.
Unità di espulsione matrici
Aprire per rimuovere la matrice inceppata.
Raccoglitore matrici
Le matrici usate sono conservate qui.
Piastre laterali di consegna carta
Utilizzare queste piastre laterali per allineare le stampe sul vassoio di consegna carta.
Piastra finale di consegna carta
Utilizzare questa piastra per allineare i bordi principali delle stampe.
Vassoio di uscita carta
Le stampe sono consegnate qui.
Interruttore principale
Utilizzare questo interruttore per accendere e spegnere la stampante. Vedere Accendere/Spegnere la macchina.
Unità tamburo
La matrice è avvolta intorno a questa unità.
Levetta di bloccaggio dell'unità tamburo
Sollevare questa levetta per sbloccare ed estrarre l'unità tamburo.
Portainchiostro
Posizionare la cartuccia di inchiostro nel portainchiostro.
