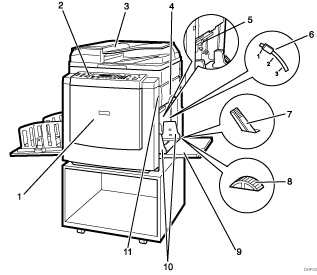

Esterno della macchina

Sportello anteriore

Aprire questo sportello per accedere all'interno della macchina.

Pannello di controllo

I controlli e gli indicatori dell'operatore si trovano qui. Per dettagli, vedere Pannello di controllo.

Coprioriginali (opzionale) o ADF (opzionale)

(L'illustrazione mostra l'ADF).

Abbassare il coprioriginali o l'ADF sopra gli originali posizionati sul vetro di esposizione.

Se si carica una pila di originali nell'ADF, l'ADF alimenta automaticamente gli originali uno alla volta.

Vassoio matrici

Aprire questo vassoio per sostituire il rotolo matrici o rimuovere un inceppamento della matrice.

Levetta di pressione del rullo di alimentazione

Utilizzare questa levetta per regolare la pressione di contatto del rullo di alimentazione carta in base allo spessore della carta.

Levetta di pressione di separazione

Utilizzare questa levetta per prevenire la doppia alimentazione.

Levetta di bloccaggio delle piastre laterali di alimentazione carta

Utilizzare questa levetta per bloccare o sbloccare le piastre laterali di alimentazione carta.

Selettore per la regolazione di precisione del vassoio laterale

Utilizzare questo selettore per spostare lateralmente il vassoio di alimentazione carta.

Vassoio di alimentazione carta

Caricare la carta per la stampa su questo vassoio.

Piastre laterali di alimentazione carta

Utilizzare queste piastre per prevenire un errato allineamento della carta.

Tasto di abbassamento del vassoio di alimentazione carta

Premere questo tasto per abbassare il vassoio di alimentazione carta.
