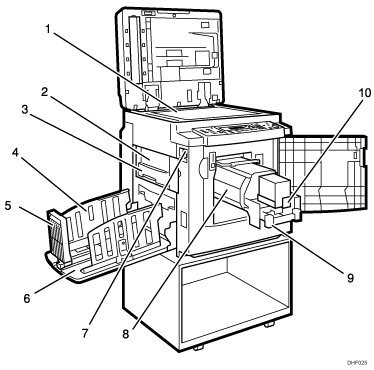

Vitre d'exposition
Placez l'original face vers le bas sur la vitre d'exposition.
Unité d'éjection du master
Ouvrez cette unité pour retirer le master coincé.
Boîtier d'éjection du master
Les masters usagés sont conservés ici.
Plaques latérales de sortie papier
Utilisez-les pour aligner les impressions sur le réceptacle de sortie papier.
Plaque d'extrémité de sortie papier
Utilisez cette plaque pour aligner les bords d'attaque des impressions.
Réceptacle de sortie du papier
Les impressions sortent ici.
Interrupteur principal
Utilisez cet interrupteur pour allumer et éteindre l'appareil. Voir Mise sous tension/hors tension de l'appareil.
Bloc tambour
Le master s'enroule autour de cet élément.
Levier de verrouillage de l'unité tambour
Soulevez ce levier pour déverrouiller et sortir le tambour.
Support d'encre
Placez la cartouche d'encre dans ce support.
