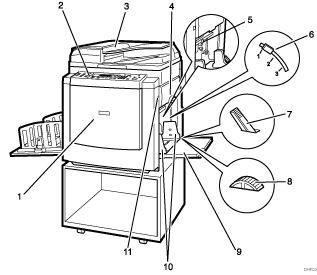

Capot avant
Ouvrez ce capot pour accéder à l'intérieur de l'appareil.
Panneau de commande
Les commandes de l'opérateur et les voyants se trouvent ici. Pour de plus amples informations, voir Panneau de commande.
Cache de la vitre d'exposition (en option) ou ADF (en option)
(L'illustration représente l'ADF.)
Abaissez le cache de la vitre d'exposition ou l'ADF sur les originaux placés sur la vitre d'exposition.
Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.
Magasin master
Ouvrez ce magasin pour remplacer le rouleau de master ou pour résoudre un incident de master.
Levier de pression du rouleau d'entraînement
Utilisez ce levier pour régler la pression de contact du rouleau d'alimentation du papier selon l'épaisseur du papier.
Levier de pression de la séparation
Utilisez ce levier pour éviter la double alimentation.
Levier de verrouillage de la plaque latérale d'alimentation papier
Utilisez ce levier pour verrouiller ou déverrouiller les plaques latérales d'alimentation du papier.
Molette de réglage fin du magasin latéral
Utilisez cette molette pour passer le magasin d'alimentation papier en mode latéral.
Magasin d'alimentation papier
Chargez du papier dans ce magasin pour l'impression.
Plaques latérales d'alimentation du papier
Utilisez ces plaques pour éviter le désalignement du papier.
Touche d'abaissement du magasin d'alimentation en papier
Appuyez sur cette touche pour abaisser le magasin d'alimentation latéral.
