Buitenkant: vooraanzicht

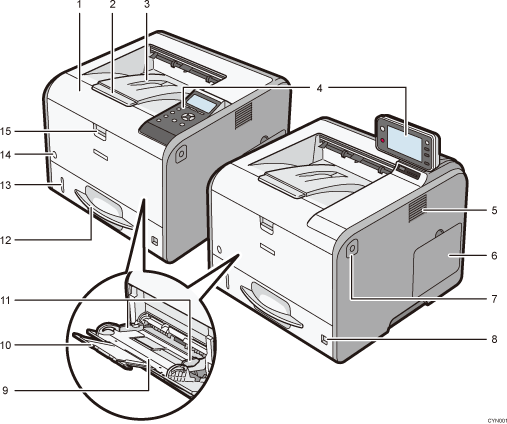

Afbeelding van hoofdeenheid met opsomming van onderdelen

  1. Voorpaneel

    Open deze om toegang tot de binnenkant van de printer te krijgen en vastgelopen papier te verwijderen.

    U kunt via deze opening de printcartridge en de drumeenheid vervangen.

  2. Verlengstuk

    Trek aan de papierstopper om te voorkomen dat het papier eraf valt.

  3. Standaardlade

    Hierin worden de afdrukken verzameld met de afdrukzijde omlaag.

  4. Bedieningspaneel

    Voor meer informatie, zie Namen en functies van het bedieningspaneel.

    • Voor de SP 4520DN

      U kunt de stand van het scherm handmatig aanpassen. Stel de hoek van het scherm af om het goed af te kunnen lezen.

      Afbeelding van het bedieningspaneel

  5. Ventilatiegaten

    De ventilatiegaten zorgen ervoor dat het apparaat niet overhit raakt.

  6. Geheugenklep

    Verwijder deze klep om de optionele SDRAM-module en harde schijf te installeren.

  7. Openingsknop voorpaneel

    Druk op deze knop om het voorpaneel te openen.

  8. De papierformaat-instellingsknop

    Gebruik deze knop om het papierformaat te selecteren. Om een papierlade te gebruiken die niet op de papierformaatinstellingsknop staat, stelt u deze in op "Sterretje". In dit geval moet u het papierformaat met het bedieningspaneel opgeven.

  9. Handinvoer

    U kunt tot 100 vellen normaal papier plaatsen.

    Voor details over de afmetingen en types papier die kunnen worden gebruikt, zie Specificaties papierformaat en Specificaties papiertype.

  10. Verlengstuk voor de handinvoer

    Trek dit verlengstuk uit als u vellen van A4Staand, 81/2 × 11Staand of groter in de handinvoer plaatst.

  11. Papiergeleiders

    Als u papier in de handinvoer plaatst, zorg er dan voor dat de papiergeleiders tegen het papier aan staan.

  12. Lade 1

    U kunt tot 500 vellen normaal papier plaatsen.

    Voor details over de afmetingen en types papier die kunnen worden gebruikt, zie Specificaties papierformaat en Specificaties papiertype.

  13. Indicatielampje resterende hoeveelheid papier

    Geeft aan hoeveel papier er nog ongeveer in de lade zit.

  14. Hoofdstroomschakelaar

    Gebruik deze schakelaar om de printer in en uit te schakelen.

    Voor informatie over het uitschakelen van de printer, zie Het apparaat uitzetten.

  15. Openingshendel handinvoer

    Druk op deze hendel om de handinvoer te openen.
