Vista anteriore superiore

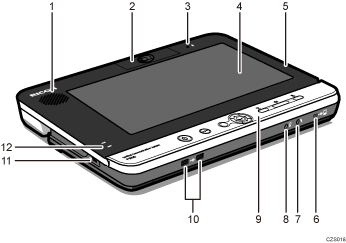

Illustrazione numerata della macchina

  1. Altoparlante

    Trasmette l'audio proveniente dagli altri partecipanti.

  2. Unità videocamera

    Riprende video dal vivo che vengono trasmessi agli altri partecipanti.

  3. Microfono

    Rileva l'audio per la trasmissione agli altri partecipanti.

  4. Display

    Visualizza la trasmissione video

  5. Unità display

    Questa macchina è costituita da un'unità di supporto e da un'unità display.

    Sollevare l'unità display durante l'uso della macchina.

  6. Porta USB (tipo mini-B)

    Utilizzata per collegare il computer alla macchina e condividere lo schermo computer.

  7. Ingresso audio

    Utilizzato per collegare la macchina a un dispositivo di ingresso audio analogico, come microfono o cuffie.

  8. Uscita audio

    Utilizzata per collegare la macchina a un dispositivo di uscita audio analogico, come auricolari o cuffie.

  9. Pannello di controllo

    Ha diversi tasti necessari per utilizzare la macchina.

    Per informazioni dettagliate sul pannello di controllo, vedere Pannello di controllo.

  10. Porte USB (tipo A)

    Utilizzate per collegare dispositivi digitali di ingresso/uscita audio, come ad esempio un microfono altoparlante USB, e dispositivi di ingresso video come un videocamera USB.

  11. Fessura lucchetto antifurto

    Fessura per l'inserimento della catena antifurto.

  12. Indicatore di stato della batteria

    Visualizza lo stato di carica ed il livello di carica residua della batteria.

    Per maggiori dettagli sull'indicatore di stato della batteria, vedere Controllare lo stato della batteria.
