Oversigt over komponenter (hovedsageligt Europa)

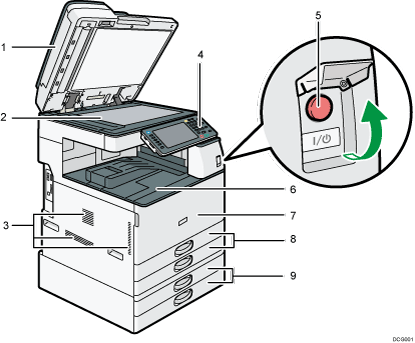

Maskinens forside og venstre side

1. ADF

   (Illustrationen viser ARDF'en).

   Sænk ADF'en ned over originaler, der er placeret på glaspladen.

   Hvis der lægges en stak originaler i ADF'en, indføres originalerne automatisk en ad gangen.

2. Glasplade

   Anbring originalerne her med forsiden nedad.

3. Ventilationshuller

   Forhindrer overophedning.

4. Betjeningspanel

   Se Oversigt over navne og funktioner på maskinens betjeningspanel (når standard-touchskærmen anvendes) eller Oversigt over navne og funktioner på betjeningspanelet (når Smart Operation Panel anvendes).

5. Hovedafbryder

   For at bruge maskinen skal der tændes på hovedafbryderen. Hvis den er slukket, skal du åbne dækslet til hovedafbryderen og tænde for den.

6. Intern bakke 1

   Kopierede/udskrevne dokumenter og faxmeddelelser leveres her.

7. Frontlåge

   Åbn denne låge for at udskifte tonerpatronen.

8. Kassetter (kassette 1–2)

   Ilæg papir her.

9. Nederste kassettemodul

   Ilæg papir her.

Maskinens forside og højre side

1. Forlænger til ADF

   Træk forlængeren ud for at understøtte store papirformater.

2. Bypassbakke

   Brug ved kopiering eller udskrivning på transparenter, labelark og papir, der ikke kan lægges i kassetterne.

3. Papirstyr

   Når der lægges papir i bypassbakken, skal papirstyrene justeres, så de slutter tæt om papiret.

4. Forlænger

   Træk forlængeren ud, når der ilægges papir, der er større end A4, 8¹/₂ × 11 i bypassbakken.

5. Ventilationshuller

   Forhindrer overophedning.

6. Nederste højre låge

   Åbn denne låge ved papirstop.

7. Højre låge

   Åbn denne låge ved papirstop.

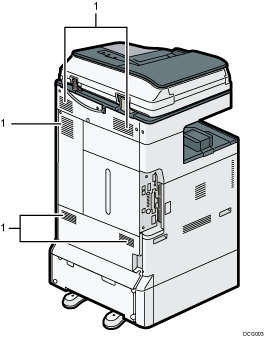

Maskinens bagside og venstre side

1. Ventilationshuller

   Forhindrer overophedning.
