Guia dos componentes (principalmente América do Norte)

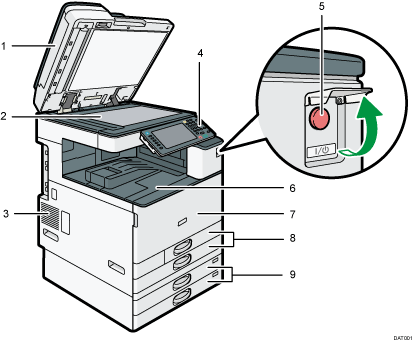

Vista frontal e esquerda

1. ADF

   Baixe o ADF sobre os originais colocados no vidro de exposição.

   Se colocar um conjunto de originais no ADF, os originais são alimentados automaticamente, um a um.

2. Vidro de exposição

   Coloque aqui os originais com a face virada para baixo.

3. Aberturas de ventilação

   Previnem o sobreaquecimento.

4. Painel de controlo

   Consulte Guia dos Nomes e das Funções do Painel de Controlo do Equipamento (Quando Utilizar o Painel de Operação Standard) ou Guia dos Nomes e das Funções do Painel de Controlo do Equipamento (Quando Utilizar o Smart Operation Panel).

5. Interruptor de alimentação principal

   O interruptor de corrente principal tem de estar ligado para poder operar o equipamento. Se estiver desligado, abra a tampa do interruptor de corrente principal e ligue o interruptor.

6. Bandeja interna 1

   O papel copiado/impresso e os faxes recebidos são ejetados para aqui.

7. Tampa frontal

   Abra esta tampa para aceder ao interior do equipamento.

8. Bandejas de papel (Bandejas 1–2)

   Coloque papel aqui.

9. Bandejas inferiores

   Coloque papel aqui.

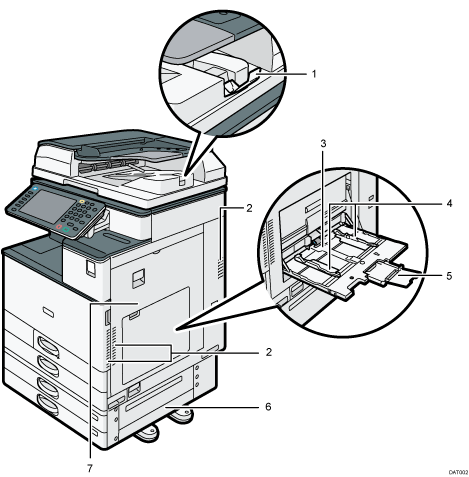

Vista frontal e direita

1. Extensor do ADF

   Puxe este extensor para colocar papel de formato grande.

2. Aberturas de ventilação

   Previnem o sobreaquecimento.

3. Bandeja de alimentação manual

   Utilize-o para copiar ou imprimir em acetatos, etiquetas autocolantes e papel que não pode ser colocado nas bandejas de papel.

4. Guias de papel

   Encoste as guias ao papel quando carregar papel na bandeja de alimentação manual.

5. Extensor

   Puxe este extensor para fora quando pretender colocar papel com formato superior a A4, 8¹/₂ × 11 na bandeja de alimentação manual.

6. Tampa inferior direita

   Abra esta tampa quando ocorrer um encravamento de papel.

7. Tampa direita

   Abra esta tampa quando ocorrer um encravamento de papel.

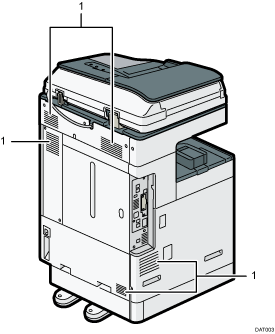

Vista traseira e esquerda

1. Aberturas de ventilação

   Previnem o sobreaquecimento.
