Oversikt over komponentenes navn og funksjoner

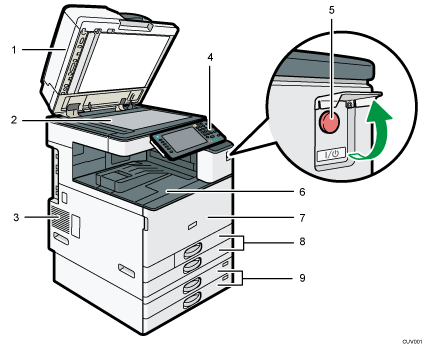

Sett forfra og fra venstre

1. ARDF eller tosidig skanning ADF

   (Illustrasjonen viser én tosidig skanning ADF).

   Legg ned den automatiske dokumentmateren over originalene på glassplaten.

   Dersom du plasserer et sett med originaler i den automatiske dokumentmateren (ADF), vil denne automatisk mate inn en og en original.

   ARDF-en skanner begge sider av originalen, en side av gangen.

   ADF med tosidig skanning skanner begge sider av originalen samtidig.

2. Glassplate

   Legg originalene med forsiden ned.

3. Ventilasjonsåpninger

   Unngå overoppheting.

4. Kontrollpanel

   Se Oversikt over navn og funksjoner på maskinens kontrollpanel (når du bruker standard kontrollpanel) eller Oversikt over navn og funksjoner på maskinens kontrollpanel (når smart-kontrollpanelet brukes).

5. Hovedstrømbryter

   Hovedstrømbryteren må være på for at du skal kunne bruke denne maskinen. Hvis den er av, åpner du hovedstrømbryterens dekselet og slå bryteren på.

6. Internt brett 1

   Kopier, utskrifter og faksmeldinger leveres her.

7. Frontdeksel

   Åpne for å få tilgang til maskinens innvendige deler.

8. Papirmagasiner (magasin 1-2)

   Legg i papiret her.

9. Nedre papirmagasiner

   Legg i papiret her.

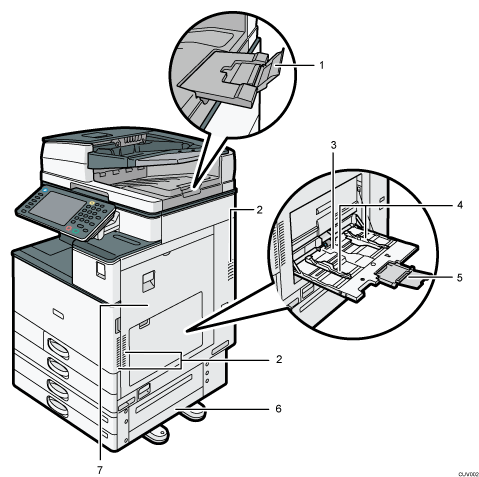

Sett forfra og fra høyre

1. ADF forlenger

   Trekk denne forlengeren for å støtte store papirformater.

2. Ventilasjonsåpninger

   Unngå overoppheting.

3. Multiarkmater

   Bruker for å kopiere eller skrive ut på OHP-transparenter, selvklebende etiketter og papir som ikke kan legges i papirmagasinene.

4. Papirførere

   Når du legger papir i multiarkmateren, må papirførerne ligge helt mot papiret.

5. Forlenger

   Trekk ut denne forlengeren når du legger i ark større enn A4, 8¹/₂ × 11 i multiarkmateren.

6. Deksel nederst til høyre

   Åpne dette dekselet ved papirstopp.

7. Høyre deksel

   Åpne dette dekselet ved papirstopp.

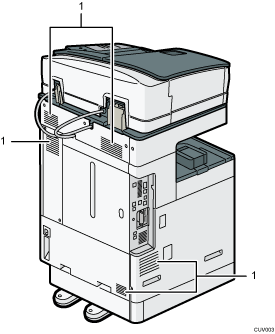

Sett bakfra og fra venstre

1. Ventilasjonsåpninger

   Unngå overoppheting.
