Az alkatrészek neveinek és funkcióinak ismertetése

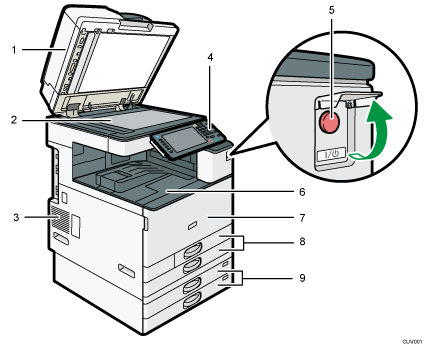

Elölnézet és baloldali nézet

1. ARDF vagy egy behúzással kétoldalas szkennelésre képes automatikus dokumentumadagoló

   (A képen az egy behúzással kétoldalas szkennelésre képes automatikus dokumentumadagoló látható.)

   Hajtsa le az ADF-et az expozíciós üveglapra helyezett eredeti példányokra.

   Ha egy köteg eredetit tölt be az automatikus dokumentum behúzóba (ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.

   Az automatikus lapfordító dokumentumadagoló (ARDF) az eredeti mindkét oldalát egyszerre olvassa be.

   Az ADF egy behúzással kétoldalas szkennelés eljárással az eredeti mindkét oldalát egyszerre olvassa be.

2. Expozíciós üveglap

   Ide helyezze az eredetiket a másolandó oldallal lefelé.

3. Szellőzőnyílások

   Megakadályozza, hogy a készülék túlmelegedjen.

4. Kezelőpanel

   Lásd Útmutató a készülék kezelőpanéljén található nevekhez és funkciókhoz (a normál kezelőpanelen) vagy Útmutató a készülék kezelőpaneljén található nevekhez és funkciókhoz (az intelligens kezelőpanel használata esetén).

5. Hálózati főkapcsoló

   A készülék üzemeltetéséhez a főkapcsolónak bekapcsolva kell lennie. Ha ki van kapcsolva, nyissa le a főkapcsoló fedelét, és kapcsolja be a készüléket.

6. 1. belső kiadótálca

   Ide gyűjti a készülék a másolt, kinyomtatott lapokat vagy a faxüzeneteket.

7. Elülső borítás

   Nyissa ki, ha hozzá kíván férni a készülék belsejéhez.

8. Papíradagolók (1–2. adagoló)

   Ide helyezze be a papírt!

9. Alsó papíradagolók

   Ide helyezze be a papírt!

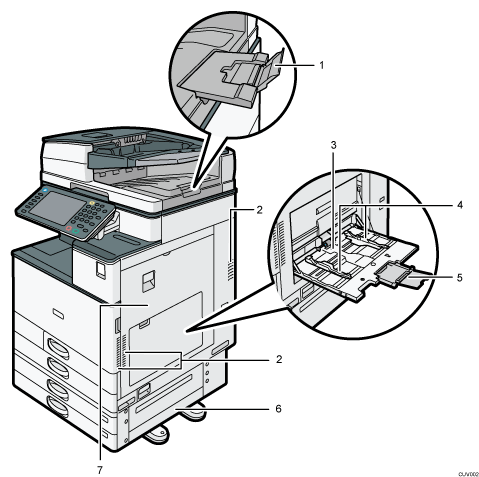

Elölnézet és jobb oldali nézet

1. Az automatikus adagoló hosszabbítója

   Nagy papír rögzítéséhez húzza ki a hosszabbító kart.

2. Szellőzőnyílások

   Megakadályozza, hogy a készülék túlmelegedjen.

3. Kézi adagoló

   Ha hőálló fóliára, öntapadós matricára vagy a papíradagolókba nem tölthető papírra szeretne másolni vagy nyomtatni, ezt az adagolót használja.

4. Papírvezetők

   Amikor papírt tölt be a kéziadagolóba, igazítsa a papírvezetőket a papírhoz.

5. Hosszabbító kar

   Húzza ki a hosszabbítót, ha A4-nél nagyobb lapokat tölt be, 8¹/₂ × 11 a kézi adagolóba.

6. Jobb alsó fedél

   Papírelakadás esetén nyissa ki.

7. Jobb oldali fedél

   Papírelakadás esetén nyissa ki.

Hátulnézet és bal oldali nézet

1. Szellőzőnyílások

   Megakadályozza, hogy a készülék túlmelegedjen.
