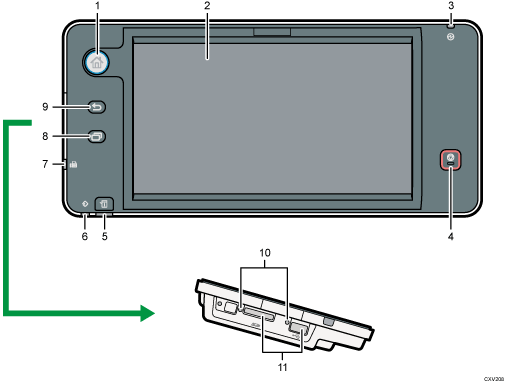

Útmutató a készülék kezelőpaneljén található nevekhez és funkciókhoz (az intelligens kezelőpanel használata esetén)

[Kezdőképernyő] gomb

Megnyomásával a [Kezdőképernyő] jeleníthető meg. A részleteket lásd: A [Kezdőképernyő] használata (az intelligens kezelőpanel használata esetén).

Kijelzőpanel

Ezen az érintőpanelen jelennek meg azok az ikonok, gombok, parancsikonok és vezérlők, amelyekkel a különböző funkciók és alkalmazások képernyőin navigálhat, illetve információkat kaphat a művelet állapotáról és egyéb üzeneteket jeleníthet meg. Lásd: "How to Use the Screens on the Control Panel (When Using the Smart Operation Panel)", Getting Started.

Főkapcsoló jelzőfénye

A főkapcsoló lámpája felgyullad, amikor bekapcsolja a főkapcsolót. Ha a készülék alacsony áramfelvételi vagy fixáló egység kikapcsolt (Off) módban van, a fő tápcsatlakozás jelző világít. Alvó módban a fő tápcsatlakozás jelző lassan villog.

[Stop] gomb

Megnyomásával megszakíthatja a folyamatban lévő munkát, mint például másolást, szkennelést, faxolást vagy nyomtatást.

[Állapot ellenőrzése] gomb

Nyomja meg a készülék rendszerállapotának, az egyes funkciók működési állapotának, és az aktuális feladatok ellenőrzéséhez. Megjelenítheti továbbá a feladatelőzményeket és a készülék karbantartási információit.

Adatbevitel lámpa (fax és nyomtatási üzemmód)

Villog, ha a készülék számítógépről küldött nyomtatási munkákat vagy LAN-fax dokumentumokat fogad. Lásd a Faxolás és nyomtatás fejezetet.

Fax jelzőfény

A faxfunkciók állapotát mutatja. Adatküldés és -fogadás során villog. Ha Helyettesítő vétel vagy Bizalmas vétel használatával fogad faxot, a jelzőfény égve marad.

[Menü] gomb

Megjeleníti a menü képernyőt miközben a képernyő funkciók aktiválva vannak, vagy csak a Smart kezelőpanelen használható alkalmazások vannak engedélyezve.

[Vissza] gomb

Nyomja meg ezt a gombot az előző képernyőhöz való visszalépéshez, miközben a képernyő funkciók, vagy csak a Smart kezelőpanelen használható alkalmazások vannak engedélyezve.

Adathordozó jelzőfény

Világítani kezd, ha memóriaeszközt csatlakoztat az adathordozó eszköz nyílásba.

Adathordozó nyílások

SD-kártya vagy USB-memóriaeszköz csatlakoztatásának helye.
