Oversigt over maskinens komponenter

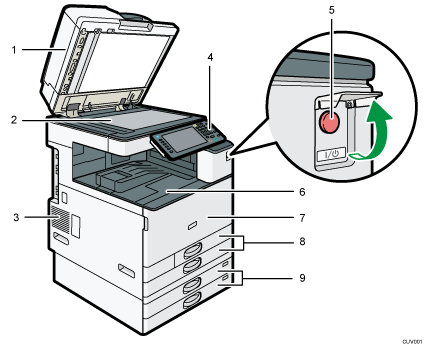

Maskinens forside og venstre side

1. ARDF eller single pass-ADF til dobbeltsidet scanning

   (Illustrationen viser single pass-ADF til dobbeltsidet scanning).

   Sænk ADF'en ned over originaler, der er placeret på glaspladen.

   Hvis der lægges en stak originaler i ADF'en, indføres originalerne automatisk en ad gangen.

   ARDF'en scanner begge sider af en original med en side ad gangen.

   Single pass-ADF'en til dobbeltsidet scanning scanner begge sider af en original samtidig.

2. Glasplade

   Anbring originalerne her med forsiden nedad.

3. Ventilationshuller

   Forhindrer overophedning.

4. Betjeningspanel

   Se Oversigt over navne og funktioner på maskinens betjeningspanel (når standardtouchskærmen anvendes) eller Oversigt over navne og funktioner på maskinens betjeningspanel (når den intelligente touchskærm anvendes).

5. Hovedafbryder

   For at betjene maskinen skal hovedafbryderen være tændt. Hvis den er slukket, skal du åbne dækslet til hovedafbryderen og tænde for den.

6. Intern bakke 1

   Kopierede/udskrevne papirer og faxmeddelelser leveres her.

7. Frontlåge

   Åbn denne for at få adgang til maskinens indvendige dele.

8. Kassetter (kassette 1–2)

   Ilæg papir her.

9. Nederste kassettemodul

   Ilæg papir her.

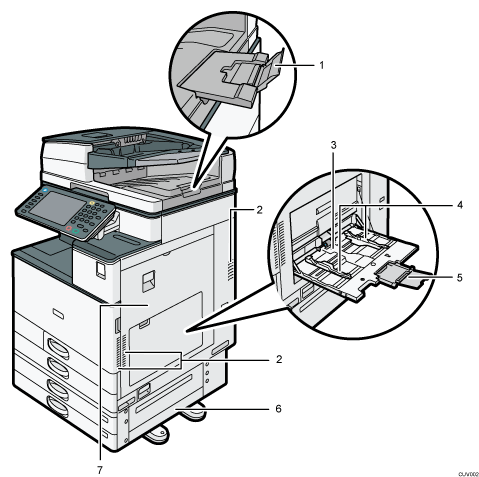

Maskinens forside og højre side

1. Forlænger til ADF

   Træk forlængeren ud for at understøtte store papirformater.

2. Ventilationshuller

   Forhindrer overophedning.

3. Bypassbakke

   Brug ved kopiering eller udskrivning på transparenter, labelark og papir, der ikke kan lægges i kassetterne.

4. Papirstyr

   Når der lægges papir i bypassbakken, skal papirstyrene justeres, så de slutter tæt om papiret.

5. Forlænger

   Træk forlængeren ud, når der ilægges papir, der er større end A4, 8¹/₂ × 11 i bypassbakken.

6. Nederste højre låge

   Åbn denne låge ved papirstop.

7. Højre låge

   Åbn denne låge ved papirstop.

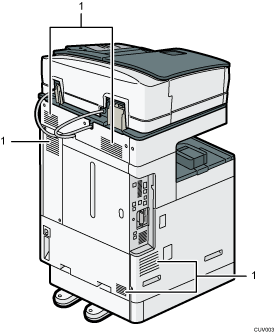

Maskinens bagside og venstre side

1. Ventilationshuller

   Forhindrer overophedning.
