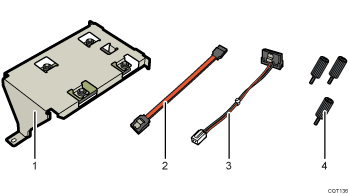

Vérifiez le contenu de l'emballage.
Disque dur
Câble plat
Cordon d'alimentation
Vis (3)
Éteignez l'imprimante et débranchez le cordon d'alimentation.
Retirez les vis de fixation de la carte contrôleur.
Les vis retirées seront utilisées plus tard pour fixer la carte contrôleur.
Sortez lentement la carte contrôleur tout en maintenant la poignée.
Faites glisser la carte contrôleur pour la faire sortir complètement et placez-la sur une surface plane, une table par exemple.
Installez le disque dur dans la position indiquée.
Installez délicatement le disque dur si le module SDRAM est déjà présent. Si le disque dur entre en contact avec le module SDRAM, ce dernier peut être endommagé.
Connectez le câble plat et le cordon d'alimentation au disque dur.
Accrochez les encoches de montage du disque dur aux onglets du panneau de la carte contrôleur.
Utilisez deux vis pour fixer le disque dur à la carte contrôleur.
Serrez le disque dur sur la carte contrôleur à l'aide de la vis restante.
Connectez le câble plat et le cordon d'alimentation à la carte contrôleur.
Si vous installez d'autres options sur la carte contrôleur, installez l'option suivante sans réinsérer la carte contrôleur.
Pour les instructions concernant l'installation du module SDRAM, reportez-vous à Installation du module SDRAM.
Pour les instructions concernant l'installation de la carte Gigabit Ethernet, reportez-vous à Installation de la carte Ethernet Gigabit..
Placez la carte contrôleur dans l'imprimante et poussez-la jusqu'à ce qu'elle bute.
Enfoncez-la dans l'imprimante à l'aide de la poignée. Il est possible que l'imprimante ne fonctionne pas correctement si la carte contrôleur est mal installée.
Fixez la carte contrôleur dans l'imprimante à l'aide des vis.
Vérifiez que le disque dur a été installé correctement en imprimant la page de configuration. S'il est correctement installé, « Disque dur » s'affiche sous « Connexion périphérique » sur la page de configuration. Pour plus d'informations sur l'impression de la page de configuration, reportez-vous à Test d'impression.
Si le disque dur n'a pas été correctement installé, recommencez la procédure. Si elle n'est toujours pas installée correctement après avoir réessayé l'installation, contactez votre revendeur ou le SAV.
Réinstallez la carte contrôleur avec précaution. Pour plus d'informations, reportez-vous à Avertissements relatifs à la réinstallation de la carte contrôleur.
Pour utiliser le disque dur installé, configurez les options de l'imprimante dans « Accessoires » dans le pilote d'impression. Pour plus d'informations concernant l'ouverture de « Accessoires », reportez-vous au Manuel d'installation du pilote.
