Guía de componentes

Importante

  • Evite obstruir los orificios de ventilación colocando objetos cerca o contra ellos. Si la impresora se sobrecalienta, se puede producir una avería.

Vista delantera y derecha

Ilustración de llamada numerada de ilustración de impresora

  1. Bandeja de salida estándar

    Las páginas impresas salen por esta bandeja.

  2. Tapa superior derecha

    Abra esta tapa para retirar el papel atascado.

  3. Extensión de la bandeja bypass

    Tire de la extensión de la bandeja bypass cuando cargue papel de un tamaño superior a A4Horizontal.

  4. Bandeja bypass

    Pueden cargarse hasta 100 hojas de papel normal.

  5. Tapa derecha (unidad dúplex)

    Abra esta tapa para retirar el papel atascado o para sustituir el Kit de mantenimiento B (la unidad de fusión y la unidad de transferencia).

  6. Tirador

    Tire de esta asa cuando levante la impresora.

  7. Bandeja 1, Bandeja 2

    Se puede cargar hasta una máximo de 550 hojas de panel normal en cada bandeja.

  8. Interruptor de alimentación

    Utilice este interruptor para encender y apagar la impresora.

    Desconecte la máquina antes de apagarla. Para obtener más información acerca de cómo apagar la impresora, consulte Cómo apagar el dispositivo.

  9. Tapa frontal

    Abra esta tapa para sustituir el tóner o el Kit de mantenimiento A (la unidad de revelado).

  10. Panel de mandos

    Consulte Guía de nombres y funciones del panel de mandos de la impresora.

  11. Soporte de papel

    Saque el soporte de papel cuando imprima en papel con un tamaño superior a A3Horizontal.

Vista posterior e izquierda

Ilustración de llamada numerada de ilustración de impresora

  1. Ranura de tarjeta de interfaz opcional

    Es posible insertar tarjetas de interface opcional.

    Inserte una tarjeta opcional Gigabit Ethernet, una tarjeta de interfaz inalámbrica LAN, o una tarjeta de interfaz IEEE 1284.

  2. Puerto USB A

    Conecte dispositivos externos a la impresora, como por ejemplo un dispositivo de autenticación de tarjetas.

  3. Puerto USB B

    Utilice un cable USB para conectar la impresora a un ordenador.

  4. Placa del controlador

    Deslícelo hacia afuera para sacarlo e instalar el disco duro o el módulo SDRAM.

  5. Conector de alimentación

    Conecte el cable de alimentación a la impresora. Enchufe el otro extremo del cable en la toma eléctrica.

  6. Ranuras de tarjeta de ampliación

    Retire la tapa e instale las tarjetas SD.

  7. Puerto Ethernet

    Utilice un cable de interface de red para conectar la impresora a una red.

  8. Tirador

    Sujete el tirador cuando tire de la placa del controlador.

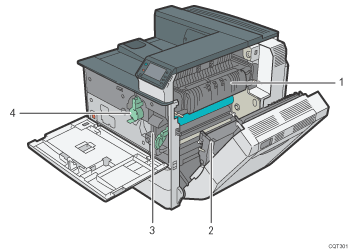

Interior

Ilustración de llamada numerada de ilustración de impresora

  1. Unidad de fusión

    Sustituya la unidad de fusión cuando aparezca el siguiente mensaje:

    • “Es necesario sustituir el kit de mantenimiento B.”

      La unidad de fusión se incluye con el kit de mantenimiento B.

  2. Unidad de transferencia

    Sustituya la unidad de transferencia cuando aparezca el siguiente mensaje:

    • “Es necesario sustituir el kit de mantenimiento B.”

      La unidad de transferencia está incluida en el kit de mantenimieto B.

  3. Unidad de revelado

    Sustituya la unidad de revelado cuando aparezca el mensaje siguiente:

    • “Es necesario sustituir el kit de mantenimiento A. Sustituya el kit de mantenimiento A.”

      La unidad de revelado se incluye con el kit de mantenimiento A.

  4. Tóner

    Sustituya el tóner cuando aparezca el mensaje siguiente:

    • No hay tóner. Cambie el cartucho del tóner.”
