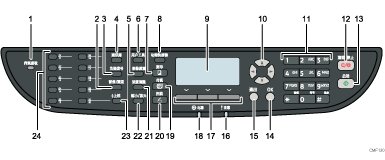

控制面板

传真接收指示灯

接收的传真还未打印出且存在于机器存储器中时，指示灯会亮起。由于机器故障（如空纸盘或卡纸）导致机器无法打印传真时，指示灯闪烁。

[暂停/重拨]键

• 暂停

  按下该键可在传真号码中插入暂停。暂停由“P”表示。

• 重拨

  按下该键可显示上一次使用的扫描或传真目的地。

[免提拨号]键

发送传真时，按下免提拨号键可检查目的地状态。

[通讯簿]键

按下该键从通讯簿中选择扫描或传真目的地。

[图像质量]键

按下该键选择当前作业的扫描质量。

• 复印机模式：选择文字、照片或混合。

• 扫描仪模式：选择分辨率。

• 传真模式：选择标准、精细或照片。

[用户工具]键

按下该键显示配置机器系统设置的菜单。

[复印]键

按下该键可切换到复印机模式。机器处于复印机模式时，该键会亮起。

[功能快捷键]

按它可以使用预先为此键分配的功能。根据设置，按一次键可以使用以下功能之一：

• 激活当前作业的ID卡复印模式

• 进入传真特性设置下的[打印接收文件]菜单

• 进入传真传送设置下的[立即传送]菜单

• 打开扫描仪通讯簿（针对扫描到电子邮件/FTP/文件夹）

• 进入当前作业的合并复印菜单

屏幕

显示当前状态与信息。

滚动键

按下这些键可按照各个滚动键指示的方向移动光标。

机器处于待机模式时，按[][]键显示的菜单可以配置机器当前操作模式（复印机、扫描仪或传真）的设置。

数字键

当指定传真号码和复印数量等设置时可用来输入数值，或者指定名称时用来输入字母。

[清除/停止]键

• 如果机器正在处理作业：按下该键可取消当前作业。

• 如果正在配置机器：按下该键可取消当前设置并返回到待机模式。

• 如果正处于待机模式：按下该键可取消图像浓度或分辨率等临时设置。

[启动]键

按它可以扫描、复印或发送传真。

[OK]键

按下该键可确认设置或进入下一级菜单。

[退出]键

按下该键可取消上一次操作或退出到上一级菜单。

警报指示灯

当机器需要尽快维护（如更换打印盒）时黄色灯闪烁；如果机器出现错误，则红色灯亮起。

如果出现警报，请查看屏幕上的信息并按照“屏幕上的错误和状态信息”中的指示进行处理。

选择键

按下屏幕底部显示项目对应的按键进行选择。

电源指示灯

当电源处于接通状态时，电源指示灯保持亮着的状态。电源关闭时，指示灯熄灭。

[传真]键

按下该键可切换到传真模式。机器处于传真模式时，该键会亮起。

[扫描]键

按下该键可切换到扫描仪模式。机器处于扫描仪模式时，该键会亮起。

[浓度调整]键

按下该键可调节当前作业的图像浓度。

• 复印机模式：从5个浓度级别中进行选择。

• 扫描仪模式：从5个浓度级别中进行选择。

• 传真模式：从3个浓度级别中进行选择。

[缩小/放大]键

• 复印机模式：按下该键指定当前作业的缩放比例。

• 扫描仪模式：按下该键根据当前原稿指定扫描尺寸。

[上档]键

使用单触式按钮指定扫描或传真目的地时，按它可以使用快速拨号数字11到20。

单触式按钮

按下这些按键选择扫描或传真单键拨号目的地。
