Exteriér: Pohled zepředu (model Typu 1)

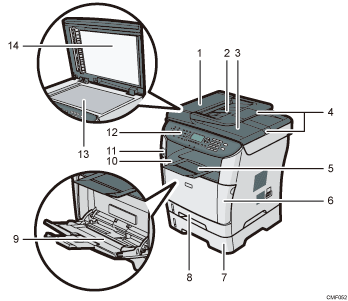

Pohled zepředu - číslovaná ilustrace

  1. Kryt ADF (Automatický podavač dokumentů)

    Otevřete tento kryt k vyjmutí originálů uvízlých v ADF

  2. Vstupní zásobník k ADF

    Sem pokládejte stohy originálů. Budou automaticky podávány. Do zásobníku se vejde až 35 listů běžného papíru.

  3. Výstupní zásobník k ADF

    Originály nasnímané s ADF mají výstup zde.

  4. Nástavec k zásobníkům ADF

    Při vkládání papíru delšího než A4 do vstupního zásobníku k ADF použijte tyto nástavce.

  5. Zarážky

    Když zvednete tuto zarážku, zabráníte vypadnutí papíru.

  6. Přední kryt

    Otevřete tento kryt, chcete-li vyměnit tiskovou kazetu nebo odstranit uvízlý papír.

  7. Zásobník 2 (volitelný)

    Do tohoto zásobníku se vejde až 250 listů běžného papíru.

  8. Zásobník 1

    Do tohoto zásobníku se vejde až 250 listů běžného papíru.

  9. Boční zásobník

    Do zásobníku se vejde až 50 listů normálního papíru.

  10. Výstupní zásobník

    Zde vystupuje potištěný papír. Zde lze stohovat až 125 listů běžného papíru.

  11. Port pro USB flash disk

    Pro uložení souborů nasnímaných pomocí funkce Skenování na USB vložte flash disk USB.

  12. Ovládací panel

    Obsahuje displej a tlačítka k ovládání zařízení.

  13. Expoziční sklo

    Sem pokládejte originály jeden po druhém.

  14. Kryt expozičního skla

    K pokládání originálů na expoziční sklo otevřete tento kryt.
