Exteriér: Pohled zepředu (Model typu 2)

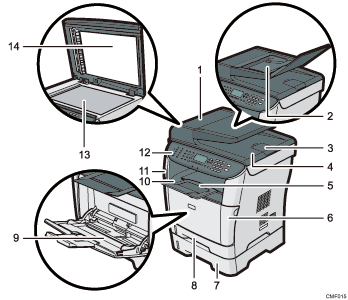

Pohled zepředu - číslovaná ilustrace

  1. Kryt ARDF (Automatický oboustranný podavač dokumentů)

    Tento kryt otevřete, když chcete vyjmout originály uvízlé v ARDF.

  2. Vstupní zásobník k ARDF

    Otevřete kryt a vložte zde originály. Budou automaticky podávány. Do zásobníku se vejde až 50 listů normálního papíru.

  3. Nástavec k výstupnímu zásobníku ARDF

    Při vkládání papíru delšího než A4 do vstupního zásobníku k ARDF použijte tyto nástavce.

  4. Výstupní zásobník k ARDF

    Originály nasnímané s ARDF mají výstup zde.

  5. Zarážky

    Když zvednete tuto zarážku, zabráníte vypadnutí papíru.

  6. Přední kryt

    Otevřete tento kryt, chcete-li vyměnit tiskovou kazetu nebo odstranit uvízlý papír.

  7. Zásobník 2 (volitelný)

    Do tohoto zásobníku se vejde až 250 listů běžného papíru.

  8. Zásobník 1

    Do tohoto zásobníku se vejde až 250 listů běžného papíru.

  9. Boční zásobník

    Do zásobníku se vejde až 50 listů normálního papíru.

  10. Výstupní zásobník

    Zde vystupuje potištěný papír. Zde lze stohovat až 125 listů běžného papíru.

  11. Port pro USB flash disk

    Pro uložení souborů nasnímaných pomocí funkce Skenování na USB vložte flash disk USB.

  12. Ovládací panel

    Obsahuje displej a tlačítka k ovládání zařízení.

  13. Expoziční sklo

    Sem pokládejte originály jeden po druhém.

  14. Kryt expozičního skla

    K pokládání originálů na expoziční sklo otevřete tento kryt.
