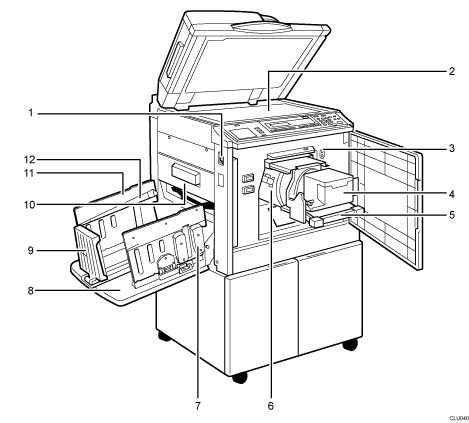

Makinenin İçi

Ana güç düğmesi

Gücü açmak veya kapamak için bu düğmeyi kullanın. Bkz. Gücü Açma/Kapatma.

Şaryo camı

Orijinalleri yüzü aşağı gelecek şekilde şaryo camı üzerine yerleştirin.

Drum konumu göstergesi

Üstteki lambanın yanması drum'ın standart konumda olduğunu gösterir.

Mürekkep yuvası

Mürekkep kartuşunu bu yuvaya yerleştirin.

Drum ünitesi kilitleme kolu

Drum ünitesinin kilidini açmak ve bu üniteyi çıkarmak için bu kolu kaldırın.

Drum ünitesi

Master bu üniteye sarılır.

Takozlar

Tampon kanatlarını ayarlarken bunları kullanın.

Kağıt çıkış kaseti

Baskı çıkışı buradan yapılır.

Kağıt çıkışı bitiş plakası

Baskıların ön kenarlarını hizalamak için bu plakayı kullanın.

Master çıkarma kutusu

Kullanılan master'lar burada saklanır.

Kağıt çıkışı yan plakaları

Kağıt çıkış kasetindeki baskıları hizalamak için bunları kullanın.

Kağıt hizalama kanatları

Kanatları kullanılan kağıt türüne göre kaldırın veya indirin.
