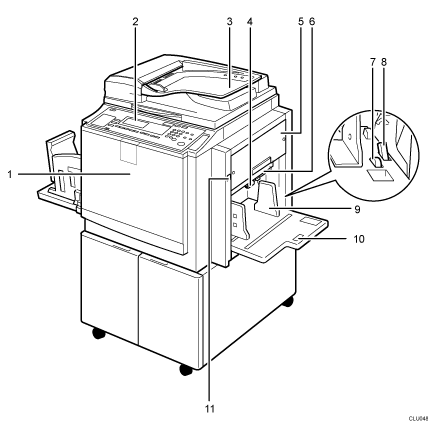

Makinenin Dışı

Ön kapak

Makinenin içine ulaşmak için bu kapağı açın.

Kontrol paneli

Operatör kontrolleri ve göstergeleri buradadır. Ayrıntılar için bkz., Kontrol Paneli.

Şaryo camı kapağı (isteğe bağlı) veya ADF (isteğe bağlı)

(Bu resim ADF'yi göstermektedir.)

Şaryo camı kapağını veya ADF'yi, şaryo camının üzerine konan orijinallerin üzerine indirin.

ADF'ye bir dizi orijinal yüklerseniz, ADF orijinalleri otomatik olarak birer birer besler.

Besleme rulosu basıncı ayarlama kolu

Kağıt besleme rulosunun temas basıncını kağıt kalınlığına göre ayarlamak için bu kolu kullanın.

Master kaseti

Master rulosunu değiştirmek veya bir master sıkışmasını gidermek için bu kaseti açın.

Alt master kaseti

Master sıkışmasını gidermek için bu kaseti dışarı doğru çekin.

Kenar kasetinin ince ayar düğmesi

Kağıt besleme kasetini yana doğru kaydırmak için bu düğmeyi kullanın.

Kağıt besleme yan plakası kilitleme kolu

Kağıt besleme yan plakalarını kilitlemek veya kilidi açmak için bu kolu kullanın.

Kağıt besleme yan plakaları

Kağıt sıkışmalarını önlemek için bu plakaları kullanın.

Kağıt besleme kaseti

Yazdırılacak olan kağıdı bu kasete yerleştirin.

Kağıt besleme kasetini aşağı indirme tuşu

Kağıt besleme kasetini aşağı indirmek için bu tuşa basın.
