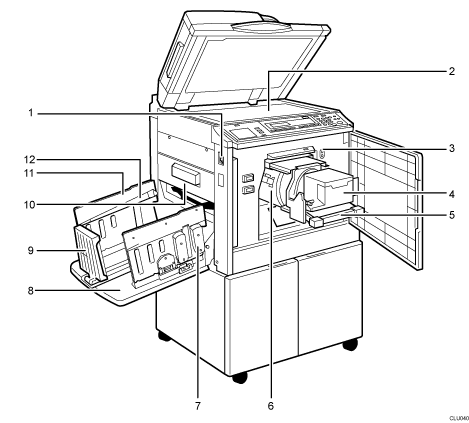

Binnenkant van het apparaat

Aan/uit-schakelaar

Gebruik deze schakelaar om het apparaat aan of uit te zetten. Zie Het apparaat aan- en uitzetten.

Glasplaat

Plaats originelen met de bedrukte zijde naar beneden op de glasplaat.

Indicatielampje drumpositie

Geeft aan dat de drum zich in de standaard positie bevindt als het bovenste lampje brandt.

Inkthouder

Plaats de inktcartridge in deze houder.

Vergrendelingshendel drumeenheid

Til deze hendel omhoog om de drumeenheid te ontgrendelen en eruit te halen.

Drumeenheid

De master zit rond deze eenheid gewikkeld.

Schuifjes

Deze worden gebruikt om de papierhouders aan te passen, zodat uitgevoerd papier netjes wordt gestapeld.

Papieruitvoerplank

Hier worden de afdrukken afgeleverd.

Eindafscheiding papieruitvoer

Gebruik de eindafscheiding om de voorzijde van de afdrukken uit te lijnen.

Masteruitvoerbak

In deze bak worden gebruikte masters opgeslagen.

Zijplaten papieruitvoer

Deze platen leggen het papier op de papieruitvoerplank recht.

Papiergeleiders

Breng de papiergeleiders omhoog of omlaag (afhankelijk van het soort papier dat wordt gebruikt).
