Buitenkant van het apparaat

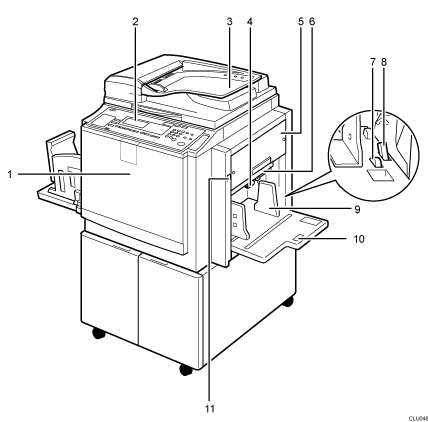

Afbeelding van het apparaat met genummerde onderdelen

  1. Voorpaneel

    U kunt dit paneel openen om toegang te krijgen tot de binnenkant van het apparaat.

  2. Bedieningspaneel

    Hier bevinden zich de bedieningstoetsen en indicators. Raadpleeg voor meer informatie Bedieningspaneel.

  3. Glasplaatklep (optioneel) of ADF (optioneel)

    (deze afbeelding laat de ADF zien)

    Sluit de klep van de glasplaat of de automatische documentinvoer (ADF) op de originelen die op de glasplaat zijn geplaatst.

    Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren.

  4. Instellingshendel voor de invoerrol

    Met deze hendel stelt u de contactdruk van de papierinvoerrol in overeenkomstig de dikte van het papier.

  5. Masterlade

    Open deze lade om de masterrol te vervangen of om een vastgelopen master te verwijderen.

  6. Onderste masterlade

    Haal deze lade uit het apparaat om een vastgelopen master te verwijderen.

  7. Aanpassingswiel voor de zijlade

    Gebruik dit wieltje om de papierinvoertafel zijwaarts te verplaatsen.

  8. Vergrendelingshendel van de zijplaten van de papierinvoer

    Gebruik deze hendel voor het vergrendelen of ontgrendelen van de zijplaten van de papierinvoer.

  9. Zijplaten van de papierinvoer

    Stel deze platen bij om het scheef invoeren van papier te voorkomen.

  10. Papierinvoerlade

    Plaats papier op de papierinvoerlade om af te drukken.

  11. Knop om papierinvoerlade te laten zakken

    Druk op deze knop om de papierinvoerlade te laten zakken.
