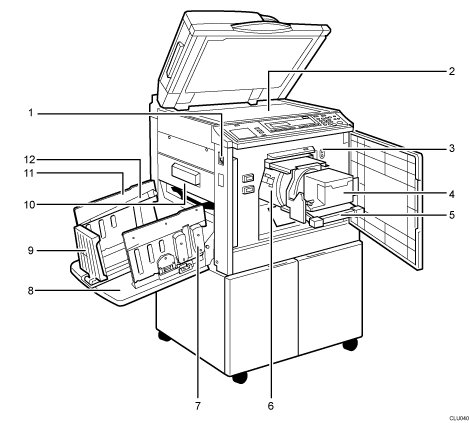

Intérieur de l'appareil

Interrupteur principal

Utilisez cet interrupteur pour allumer et éteindre l'appareil. Reportez-vous à Mise sous tension/hors tension de l'appareil.

Vitre d'exposition

Placez les originaux face vers le bas sur la vitre d'exposition.

Indicateur de position du tambour

Indique que le tambour est sur la position standard lorsque la lampe supérieure est allumée.

Support d'encre

Placez la cartouche d'encre dans ce support.

Levier de verrouillage du bloc tambour

Levez ce levier pour déverrouiller et extraire le bloc tambour.

Bloc tambour

Le master s'enroule autour de cet élément.

Cales

Permettent de régler les ailes du tampon.

Magasin de sortie du papier

Les impressions sont distribuées ici.

Plaque d'extrémité de sortie de papier

Utilisez cette plaque pour aligner les bords d'attaque des impressions.

Boîtier d'éjection des masters

Les masters utilisés sont stockés ici.

Plaques latérales de sortie du papier

Permettent d'aligner les copies imprimées sur le réceptacle de sortie.

Ailes d'alignement du papier

Soulevez ou abaissez les ailes selon le type de papier utilisé.
