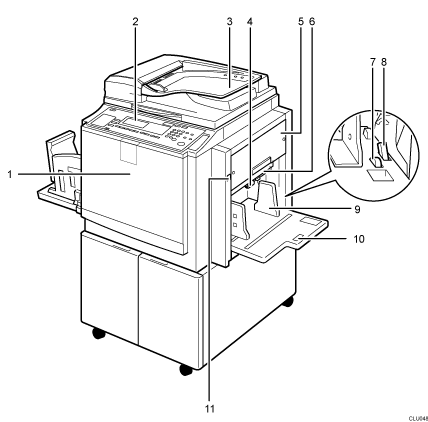

Extérieur de l'appareil

Capot avant

Ouvrez ce capot pour accéder à l'intérieur de l'appareil.

Panneau de commande

Comprend les commandes et les voyants de fonctionnement. Pour plus d'informations, voir Panneau de commande.

Cache de la vitre d'exposition (en option) ou ADF (en option)

(L'illustration représente l'ADF.)

Abaissez le cache de la vitre d'exposition ou l'ADF sur les originaux placés sur la vitre d'exposition.

Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.

Levier de pression du rouleau d'alimentation

Permet d'adapter la pression de contact du rouleau d'alimentation en fonction de l'épaisseur du papier.

Magasin de master

Ouvrez ce magasin pour remplacer le rouleau de master ou résoudre un incident de master.

Magasin de master inférieur

Ouvrez ce magasin pour enlever un master coincé.

Molette de réglage fin du magasin latéral

Permet de déplacer le magasin d'alimentation latéral sur le côté.

Levier de verrouillage de plaque latérale d'alimentation du papier

Ce levier permet de verrouiller ou de déverrouiller les plaques latérales d'alimentation du papier.

Plaques latérales d'alimentation du papier

Utilisez ces plaques pour empêcher le papier de dévier.

Magasin d'alimentation papier

Chargez du papier dans ce magasin pour imprimer.

Touche d'abaissement du magasin d'alimentation en papier

Appuyez sur cette touche pour abaisser le magasin d'alimentation latéral.
