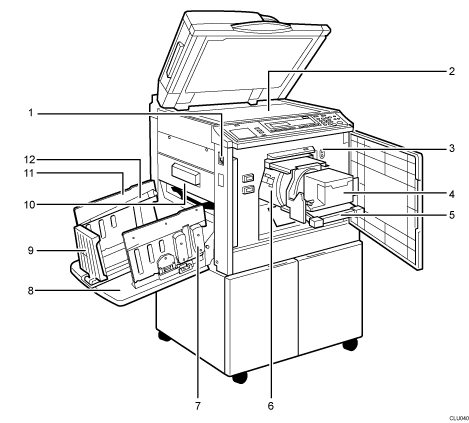

Geräteinneres

Hauptschalter

Dient zum Ein- und Ausschalten der Stromversorgung. Siehe Ein-/Ausschalten des Geräts.

Vorlagenglas

Legen Sie Vorlagen mit der Bildseite nach unten auf das Vorlagenglas.

Trommelpositionsanzeige

Gibt an, dass sich die Trommel in der Standardposition befindet, wenn die obere Lampe leuchtet.

Kartuschenhalter

Setzen Sie die Farbkartusche in diesen Halter ein.

Arretierhebel Trommeleinheit

Heben Sie diesen Hebel an, um die Trommeleinheit zu entsperren und herauszuziehen.

Trommeleinheit

Der Master wird um diese Einheit gelegt.

Hemmkeile

Damit können Sie die Anschlagführungen anpassen.

Papierausgabeablage

Ausdrucke werden hier abgelegt.

Endführung Papierausgabe

Mit dieser Platte können Sie die Führungskanten der Ausdrucke ausrichten.

Master-Auffangbehälter

Zur Aufbewahrung gebrauchter Master.

Seitenführungen Papierausgabe

Damit können Sie Ausdrucke im Papierablagefach ausrichten.

Papierausrichtungsflügel

Die Flügelführungen je nach Papierart heben oder senken.
