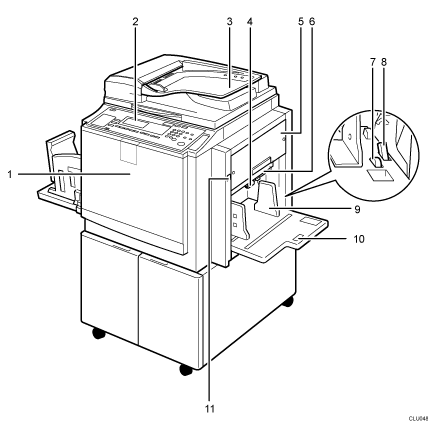

Geräteaußenseite

Vordere Abdeckung

Öffnen Sie diese Abdeckung, um auf das Geräteinnere zugreifen zu können.

Bedienfeld

Hier befinden sich die Bedienelemente und Anzeigen. Für nähere Informationen siehe Bedienfeld.

Vorlagenglasabdeckung (optional) oder ADF (optional)

(Diese Abbildung zeigt den ADF.)

Senken Sie die Vorlagenglasabdeckung oder den ADF auf die Vorlagen, die sich auf dem Vorlagenglas befinden.

Wenn Sie einen Satz Dokumente in den automatischen Vorlageneinzug (ADF) einlegen, dann werden die Dokumente automatisch einzeln eingezogen.

Andruckhebel für Einzugsrolle

Mit diesem Hebel können Sie den Andruck der Papiereinzugswalze auf die Papierstärke anpassen.

Master-Magazin

Öffnen Sie dieses Magazin, um die Masterrolle auszuwechseln oder einen Masterstau zu beseitigen.

Unteres Master-Magazin

Dieses Magazin zur Beseitigung eines Masterstaus herausziehen.

Feineinstellrad für Seitenmagazin

Mit diesem Rad können Sie das Papiereinzugsmagazin seitlich verschieben.

Arretierhebel für seitliche Papiereinzugsführungen

Mit diesem Hebel können Sie die Papiereinzug-Seitenführungen sperren oder entsperren.

Seitliche Papiereinzugsführungen

Mit diesen Führungen können Sie den schiefen Papiereinzug verhindern.

Papiereinzugsmagazin

Legen Sie das zu bedruckende Papier auf diesen Tisch.

Abwärtstaste für Papiereinzugsmagazin

Zum Absenken des Papiereinzugsmagazins betätigen.
