Inre komponenter

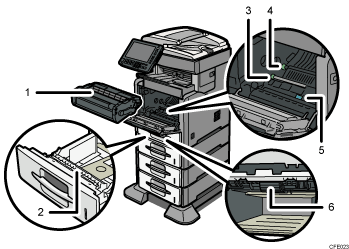

Vy framifrån och från höger

1. Skrivarpatron

   Innehåller toner och trumenhet.

   När “Skrivarpatronen behöver bytas nu.” visas ska denna enhet bytas ut.

2. Friktionsdyna

   Ser till att bara ett ark i taget matas in. Om den matar in flera ark på en gång, gör rent friktionsdynan varsamt.

3. Registreringsvals

   Matar in pappersark för kopiering eller utskrift. Rengör valsen om den blir smutsig.

4. Överföringsvals

   When “Byt: Underhållningskit” visas ska denna vals bytas ut.

5. Guide

   Öppna denna lucka för att ta bort felmatat papper.

6. Pappersmatningsvals

   Matar in pappersark för kopiering eller utskrift. Rengör valsen om den blir smutsig.

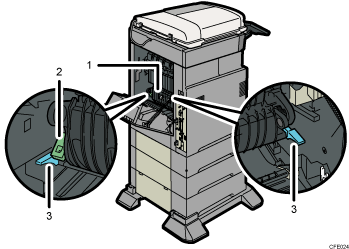

Vy bakifrån och från vänster

1. Fixeringsenhet

   Fixerar bilder på papper.

   När “Byt: Underhållningskit” visas ska denna enhet bytas ut.

2. Kuvertspak

   Dra upp den här spaken när du fyller på kuvert i kassett 1 4 eller sidoinmatningsfacket.

3. Låsspakar till fixeringsenheten

   Lyft på dessa spakar när du ska byta ut fixeringsenheten.
