Yttre komponenter

Det här avsnittet beskriver de yttre komponenternas namn och funktioner.

Viktigt

  • Täck inte ventilationsöppningarna genom att placera föremål i närheten av dem eller luta någonting mot dem. Om maskinen blir överhettad kan fel uppstå.

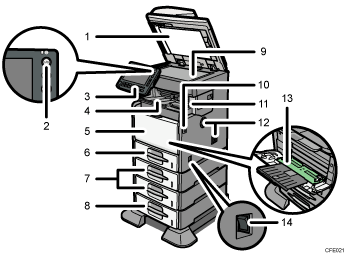

Vy framifrån och från höger

Bild av huvudenhet (numrerade detaljer)

  1. ADF

    Fäll ner dokumentmataren över original som ligger på originalglaset.

    Om du placerar en bunt original i den automatiska dokumentmataren, matas automatiskt originalen ett i taget. Den här dokumentmataren kan användas för dubbelsidiga original.

  2. Driftströmbrytare

    Tryck på knappen för att slå på strömmen (indikatorn på driftströmbrytaren tänds). Bryt strömmen genom att trycka på knappen igen (indikatorn på driftströmbrytaren släcks). Se "Slå på/av strömmen".

  3. Kontrollpanel

    Se "Kontrollpanel".

  4. Internt utmatningsfack 1 (endast typ 1 och 2/Efterbehandlarens växelfack (endast typ 3)

    (Bilden visar efterbehandlarens växelfak)

    Kopior, utskrifter och faxmeddelanden levereras här.

    Dra ut förlängaren vid utskrift på A4 eller pappersformat på 81/2 × 11 eller större.

  5. Frontlucka

    Öppna för att komma åt maskinens insida. Tryck på frontluckans frikopplingsknapp för att öppna luckan.

  6. Kassett 1

    Fyll på papper här med trycksidan nedåt.

  7. Pappersmatningsenhet(tillval)

    Fyll på papper här med trycksidan nedåt.

  8. Pappersmatningsenhet med hjul (tillval)

    Fyll på papper här med trycksidan nedåt.

  9. Originalglas

    Placera originalen med texten nedåt.

  10. Frontluckans frikopplingsknapp

    Tryck på den här knappen för att öppna frontluckan.

  11. Internt utmatningsfack 2 (endast typ 2)/efterbehandlare (endast typ 3)

    (På bilden visas eferbehandlaren.)

    Om du väljer internt utmatningsfack 2 som utmatningsfack, matas kopierade eller utskrivna ark och faxmeddelanden ut där. Dra ut förlängaren på internt utmatningsfack 2 vid utskrift på A4 eller pappersformat på 81/2 × 11 eller större.

    Efterbehandlaren sorterar, buntar och häftar pappersark.

  12. Ventilationsöppningar

    Se till att maskinen inte blir överhettad.

  13. Sidoinmatningsfack

    Använd detta för att skriva ut på normalt papper, tjockt papper, OH-film, etikettark (självhäftande etiketter) och papper med anpassat format. Dra ut förlängaren vid påfyllning av A4 eller pappersformat på 81/2 × 11 eller större i sidoinmatningsfacket.

  14. Huvudströmbrytare

    Om maskinen inte fungerar när du slagit på driftströmbrytaren, kontrollerar du att huvudströmbrytaren är på. Om den inte är det slår du på den. Se "Slå på/av strömmen".

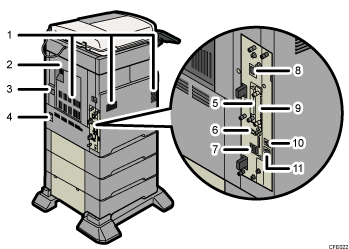

Vy bakifrån och från vänster

Bild av huvudenhet (numrerade detaljer)

  1. Ventilationsöppningar

    Se till att maskinen inte blir överhettad.

  2. Bakre lucka

    Öppna denna lucka för att ta bort felmatat papper.

  3. Spak till bakre lucka

    Dra den här spaken uppåt för att öppna den bakre luckan.

  4. Strömkontakt

    Anslut strömkabeln till maskinen här. Placera den andra änden i ett vägguttag i närheten.

  5. SD-kortplatser

    Det finns två SD-kortplatser. Installera SD-kort här.

  6. USB 2.0-port [Typ B]

    Anslut gränssnittskabeln till USB2.0 [Typ B] här.

  7. USB-värdgränssnitt

    Anslut USB-gränssnittskabeln här.

    Använd gränssnittet för att ansluta maskinen till en enhet för kortautentisering.

  8. 10BASE-T/100BASE-TX-port

    Anslut 10BASE-T- eller 100BASE-TX-kabeln här.

  9. Kortplats, tillval

    Installera ett kort (tillval) på denna kortplats.

  10. Anslutning av extern telefon (Standard för typ 2 och tillval för typ 1 och 3)

    Anslut en extern telefon här.

  11. Anslutning av G3-gränssnittsenhet (Standard för typ 2 och tillval för typ 1 och 3)

    Anslut en G3-linje här.
