Внутренние компоненты
В данном разделе приведены наименования и назначение внутренних компонентов.

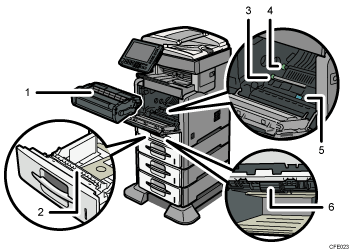

Вид спереди и справа
Картридж печати
Содержит тонер и блок фотобарабана.
При появлении сообщения “Необходима замена картриджа печати. ” замените данный блок.
Фрикционная накладка
Служит для подачи одного листа бумаги из лотка. Если в принтер подается несколько листов, аккуратно протрите фрикционную пластину.
Регистрирующий ролик
Служит для подачи листов бумаги на копирование или печать. Очищайте этот ролик в случае загрязнения.
Ролик переноса
При появлении сообщения “Необходима замена: набор обслуживания” замените данный ролик.
Направляющая пластина
Откройте эту крышку для удаления застрявшей бумаги.
Ролик подачи бумаги
Служит для подачи листов бумаги на копирование или печать. Очищайте этот ролик в случае загрязнения.

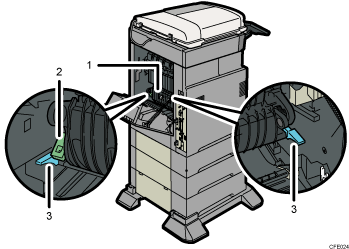

Вид сзади и слева
Блок термозакрепления
Служит для непосредственного нанесения печатной информации на бумагу.
При появлении сообщения “Необходима замена: набор обслуживания” замените данный блок.
Рычаг конвертов
Поднимите этот рычаг при загрузке конвертов в лотки 1
4 или обходной лоток.Фиксаторы блокировки блока термозакрепления
Откройте эти фиксаторы для замены блока термозакрепления.
Подробные сведения о замене картриджа печати, ролика переноса и блока термозакрепления см. в разделе “Замена комплектующих аппарата”.
